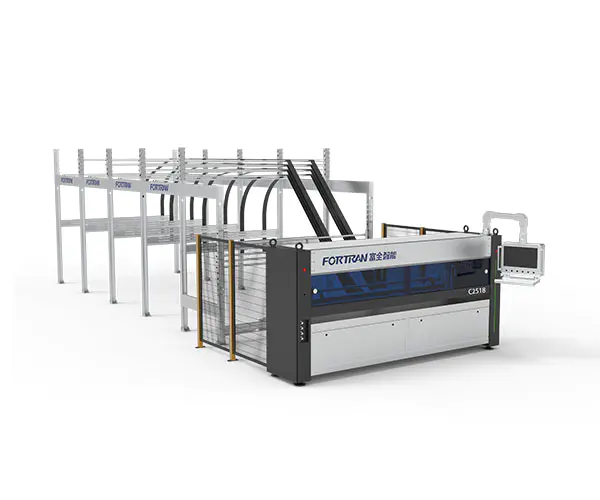

دستگاه برش کاغذ اتوماتیک

مشخصات ماشین

ابعاد L*W*H(mm)	مشخصات پایه	منبع تغذیه (کیلووات)	سرعت برش (M/min)	ارتفاع کار (میلی متر)
11650*4040*3000	7 عدد چاقو عمودی+1 افقی کنترل سه سرو با 4 عدد ژورنال	6	0-120	900

پارامترهای پردازش

حداقل طول برش L (میلی متر)	حداکثر عرض برش W (mm)	ضخامت برش برای کاغذ راه راه H (میلی متر)	دقت فاصله تیغه های طولی (میلی متر)	راندمان (PCS/min)
300	2500	2.5-6.5	1.5±	0-12

دستگاه برش خودکار کاغذ برای پردازش مداوم کاغذ موجدار با طول ثابت برای تولید کارتن های تاشو استفاده می شود. جهت های طولی، برش متناوب، و پردازش برش بر روی کاغذ راه راه. برش طول ثابت امکان تولید انبوه و تولید سفارشی را فراهم می کند. دستگاه می تواند به عنوان یک واحد مستقل یا به عنوان قسمت اولیه یک خط بسته بندی استفاده می شود.

خیر	مورد	ویژگی ها	مدل

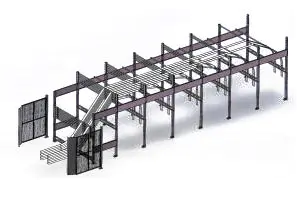

1	قفسه ذخیره سازی کاغذ	قفسه ذخیره سازی کاغذ از صفحات فولادی اسید شسته شده ساخته شده است که به شکل خمیده شده اند. دارای ساختاری ساده، مونتاژ قابل اعتماد و روکش گالوانیزه سرد است که ظاهری جذاب و مقاومت عالی در برابر زنگ زدگی به آن می دهد. پیکربندی استاندارد شامل چهار محفظه نگهداری کاغذ است.
2	ساختار قاب	این قاب با ماشینکاری دقیق پس از جوشکاری لوله های فولادی مستطیلی و صفحات فولادی ساخته می شود. دقت مونتاژ بالا و دقت عملیاتی را تضمین می کند و عمر طولانی و پایداری عالی تجهیزات را تضمین می کند.

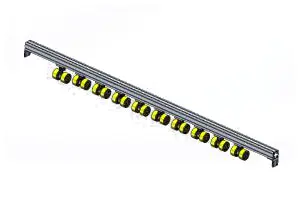

3	مکانیزم محرک	غلتک فشار تغذیه از مواد PU ساخته شده است که دارای سطحی درخشان و جذاب با اصطکاک بالا می باشد. این به طور موثر قابلیت اطمینان حمل و نقل مقوا را افزایش می دهد. در ضمن درام کششی وارداتی از آلمان بوده و دوام بالایی دارد.
4	ساختار متقاطع	قدرت توسط یک موتور سروو با دقت بالا همراه با یک کاهنده و یک مکانیسم چرخ سنکرون ارائه می شود که به سرعت بالا و موقعیت دقیق می رسد و در نتیجه دقت برش کارتن را تضمین می کند.
5	واحد برش طولی	این مکانیسم عمدتاً از هفت مجموعه نگهدارنده چاقو تشکیل شده است. سروو کمربند چاقوی عرضی موقعیت چاقوی طولی را هدایت می کند که می تواند الزامات عملکرد کارآمد را برآورده کند و در عین حال دوام را نیز تضمین کند.
6	دستگاه ذخیره سازی قابل تنظیم	مین‌فریم‌های انتهایی توسط CNC ماشین‌کاری می‌شوند تا از موازی بودن دو طرف اطمینان حاصل شود. زنجیره‌های با استحکام بالا برای بلند کردن عمودی برای اطمینان از ایمنی و قابلیت اطمینان و جلوگیری از پرش زنجیر استفاده می‌شوند. برای افزایش دقت و کارایی عملیات، ما از کاهنده‌های دنده مخروطی با دقت بالا مجهز به مکانیزم با دقت بالا استفاده می‌کنیم، این مکانیزم کاغذ سروو با دقت بالا با چهار موتور ذخیره‌سازی کاغذ طراحی شده است. محفظه ها
7	محفظه ماشین	تمرکز اصلی بر روی تزئین خود دستگاه است. یک پوشش محافظ بیرونی به دستگاه اضافه شده است که با پوشش پودری پوشش داده می شود تا از یک روکش زیبا و بادوام اطمینان حاصل شود که تراشه یا پوسته نمی شود. پنجره دید در جلوی دستگاه از یک پانل اکریلیک آبی تیره ساخته شده است که نه تنها از نظر بصری جذاب و ظریف تر است، بلکه از نظر ظاهری بسیار جذاب و دارای خاصیت ارتجاعی است. ریل کشویی آلیاژی نصب شده است که سطحی براق دارد و بی صدا و بدون صدا کار می کند.

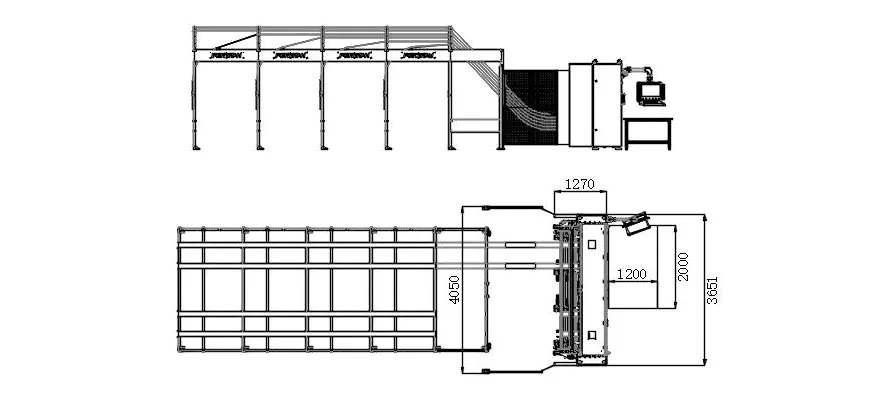

نقشه های سه نما

الزامات مصرفی

1. الزامات کاغذ راه راه در ایستگاه تغذیه

الف. عرض کاغذ موجدار پیوسته: 400-2350 میلی متر.
ب.عرض کل کاغذ راه راه گیره در کنار هم: حداکثر 2550 میلی متر.
ج. ارتفاع انباشته شدن، از جمله پالت 120 میلی متری: حداکثر 1300 میلی متر.
D. عرض انباشته، حداکثر: 1300 میلی متر؛ طول کاغذ راه راه در نقطه تخلیه: حداقل 300 میلی متر.
E. تحمل طولی برای برش با طول ثابت: حداکثر 0.5٪؛ تحمل عرضی برای برش با طول ثابت: حداکثر ± 2.0 میلی متر.
F. ضخامت کاغذ راه راه: 2.5-6 میلی متر، ± 0.2 میلی متر؛ حداکثر کیفیت مواد خام تا 2.30 قبل از میلاد (طبق استاندارد DIN 55468).
G. کیفیت مقوا مطابق با استاندارد DIN 55468 است.
H. موجدار تک، حداکثر ضخامت تقریباً 4 میلی متر (کیفیت: 1.10-1.40)؛ موجدار دوگانه، حداکثر ضخامت تقریباً 6 میلی متر.

2. انواع کارتن

شماره سریال	نام	تصویر	جهت تغذیه کاغذ	حداقل اندازه
1	جعبه معمولی		طولی	طول: حداقل 400 میلی متر عرض: حداقل 36 میلی متر ارتفاع: حداقل 225 میلی متر
2	جعبه معمولی		طولی	طول: حداقل 400 میلی متر عرض: حداقل 36 میلی متر ارتفاع: حداقل 225 میلی متر
3	جلد آسمان و زمین		طولی	طول: حداقل 400 میلی متر عرض: حداقل 225 میلی متر ارتفاع: حداقل 18 میلی متر
4	جعبه مهر وسط		طولی	طول: حداقل 400 میلی متر عرض: حداقل 450 میلی متر ارتفاع: حداقل 18 میلی متر
5	جعبه مهر وسط		طولی	طول: حداقل 400 میلی متر ارتفاع: حداقل 450 میلی متر ارتفاع: حداقل 18 میلی متر
6	جعبه تمام بال		طولی	طول: حداقل 400 میلی متر ارتفاع: حداقل 225 میلی متر ارتفاع: حداقل 18 میلی متر
7	جعبه مهر وسط		طولی	طول: حداقل 400 میلی متر ارتفاع: حداقل 450 میلی متر ارتفاع: حداقل 18 میلی متر
8	مقوا مربع		طولی	طول: حداقل 400 میلی متر ارتفاع: حداقل 18 میلی متر
