دستگاه برش کاغذ با سرعت بالا

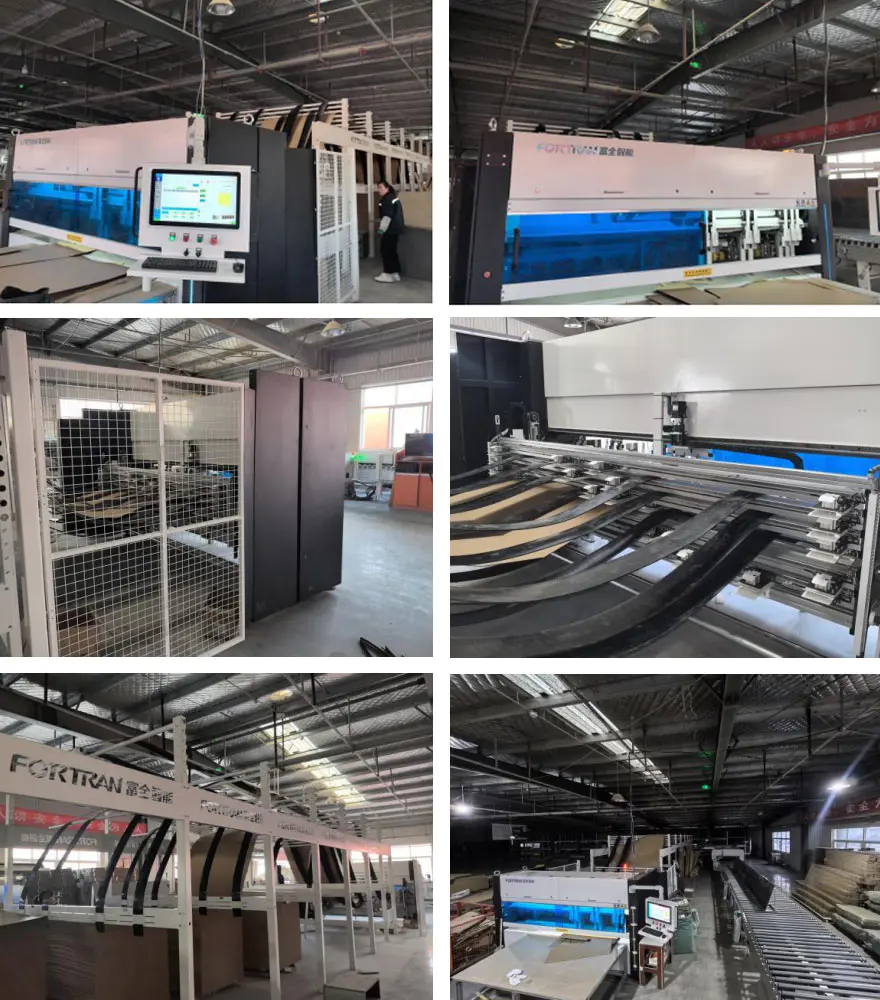

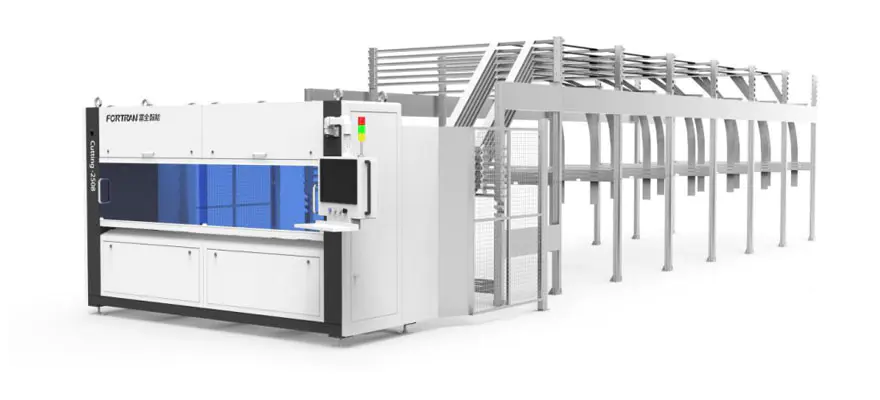

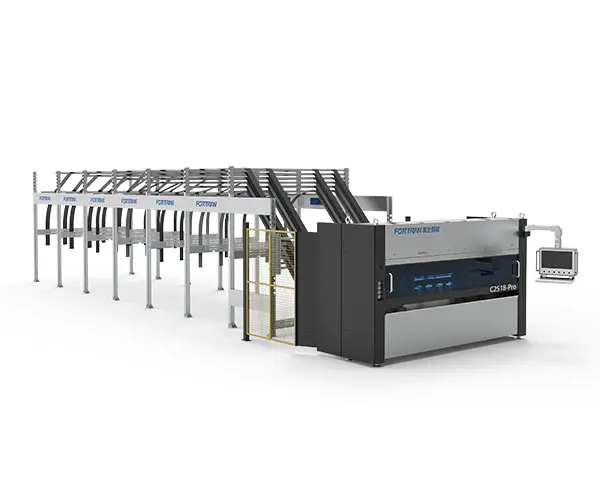

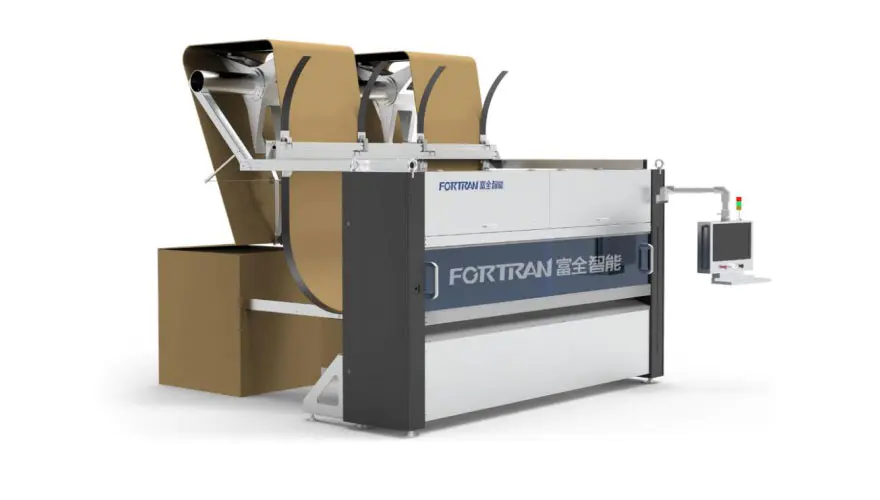

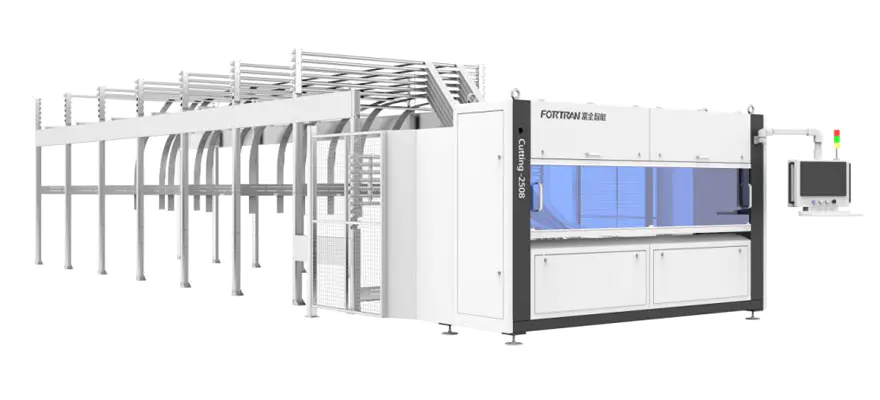

تصویر ماشین

مشخصات ماشین

ابعاد L*W*H(mm)	مشخصات پایه	منبع تغذیه (کیلووات)	سرعت برش (M/min)	ارتفاع کار (میلی متر)
14750*4040*3000	11 چاقو عمودی + 1 افقی، کنترل کامل سروو، با 6 مجله	5.8	0-120	850

پارامترهای پردازش

حداقل طول برش L (میلی متر)	حداکثر عرض برش W (mm)	ضخامت برش برای کاغذ راه راه H (میلی متر)	دقت فاصله تیغه های طولی (میلی متر)	راندمان (PCS/min)
300	2550	2-7	1.5±	0-12

شرح کلی توابع

دستگاه برش خودکار کاغذ با سرعت بالا برای پردازش مداوم کاغذ راه راه و ورق های منفرد برای تولید کارتن های تاشو با طول ثابت استفاده می شود. جهات عرضی و طولی، برش متناوب، و پردازش برش بر روی کاغذ راه راه. برش با طول ثابت امکان تولید انبوه و سفارشی را فراهم می کند. تولید. دستگاه را می توان به عنوان یک واحد مستقل یا به عنوان قسمت اولیه یک خط بسته بندی استفاده کرد.

خیر	مورد	ویژگی ها
1	قفسه ذخیره سازی کاغذ	قفسه ذخیره سازی کاغذ از صفحات فولادی اسید شسته ساخته شده و توسط آن پردازش می شود خم شدن دارای ساختاری ساده، ساختار قابل اعتماد است و با سرما درمان می شود گالوانیزه شدن، در نتیجه ظاهری جذاب و مقاومت عالی در برابر زنگ زدگی ایجاد می کند. پیکربندی استاندارد شامل 6 محفظه ذخیره سازی کاغذ است که می تواند باشد با توجه به نیازهای مختلف مشتری تنظیم شده و انعطاف پذیری بالا و قوی را ارائه می دهد سازگاری
2	ساختار قاب	قاب با ماشینکاری دقیق پس از جوشکاری فولاد مستطیلی ساخته می شود لوله ها و صفحات فولادی دقت مونتاژ بالا و دقت عملیاتی را تضمین می کند و عمر طولانی و پایداری عالی تجهیزات را تضمین می کند.

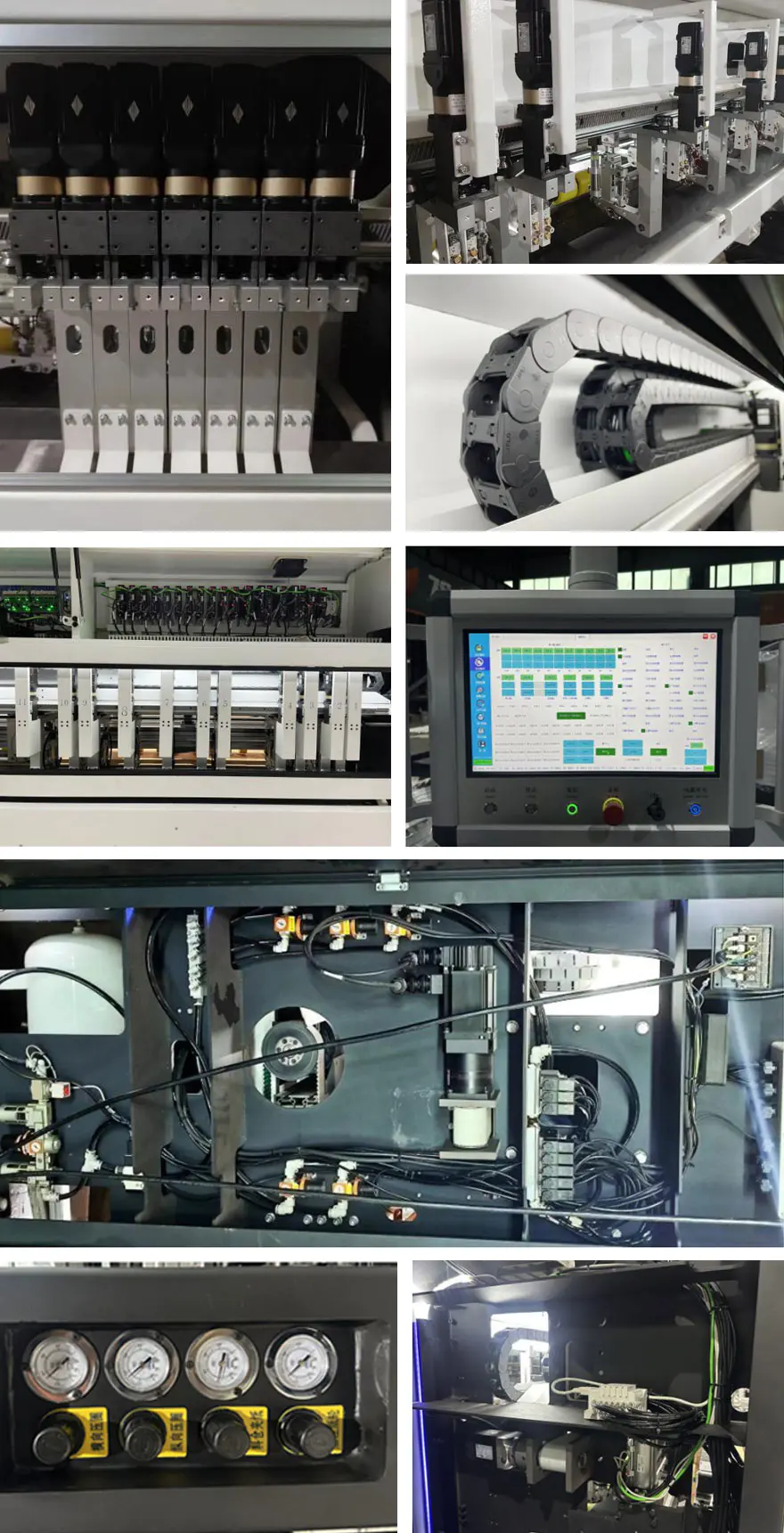

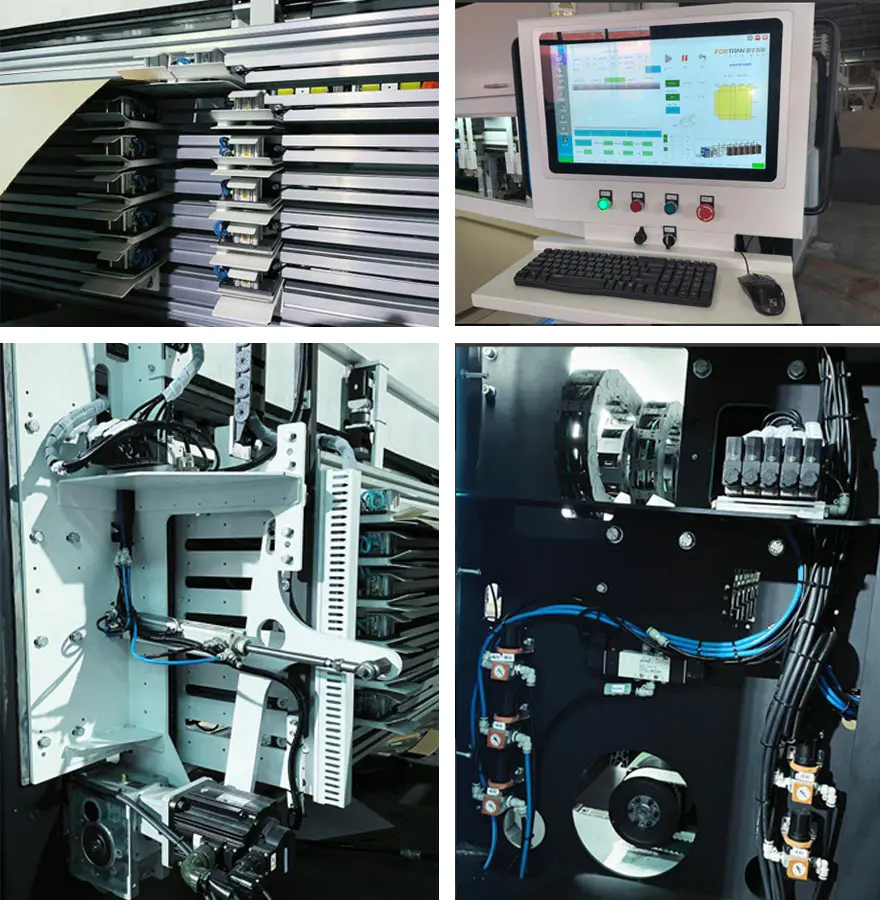

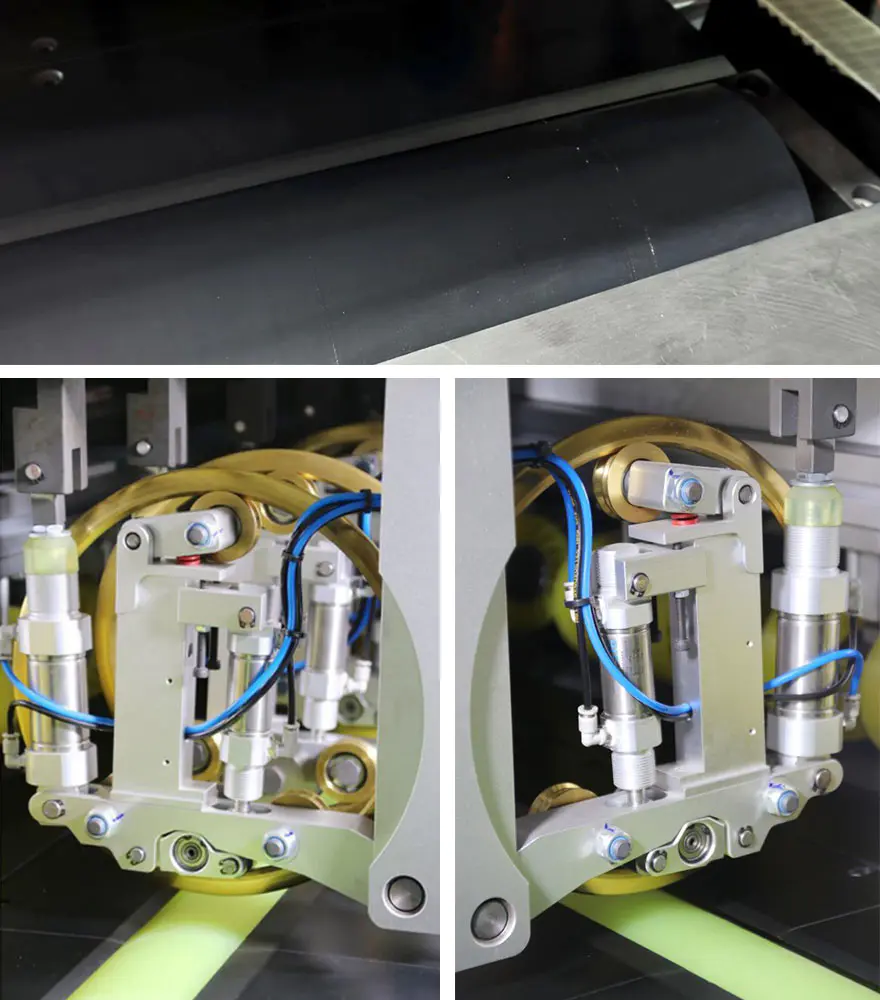

3	مکانیزم محرک	غلتک فشار تغذیه از مواد PU ساخته شده است که دارای سطحی درخشان و جذاب است با اصطکاک بالا این به طور موثر قابلیت اطمینان حمل و نقل مقوا را افزایش می دهد. در ضمن درام کششی از آلمان وارد شده و از دوام بالایی برخوردار است.
4	ساختار متقاطع	قدرت توسط یک موتور سروو با دقت بالا همراه با یک کاهنده تامین می شود و مکانیزم چرخ سنکرون که به بالا می رسد
5	واحد برش طولی	این مکانیسم در درجه اول از 7 مجموعه نگهدارنده چاقو تشکیل شده است. پیکربندی چاقو از 7+1 امکان برش جهانی انواع جعبه های 410 و 411 را فراهم می کند. برای برآورده کردن نیاز به عملکرد با راندمان بالا در حالی که دوام را تضمین می کند.

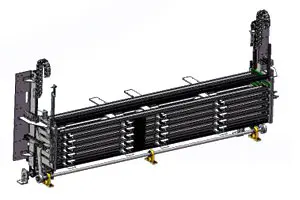

6	دستگاه ذخیره سازی قابل تنظیم	هر دو انتهای مادربرد توسط ماشینکاری CNC به اطمینان از دو طرف موازی، استفاده از استحکام بالا زنجیره بالا و پایین برای اطمینان از ایمنی و قابلیت اطمینان به منظور بهبود دقت، دندان ها را رد نمی کند و بهره وری از عملیات، ما از دقت بالا استفاده می کنیم کاهنده دنده اریب مجهز به دقت بالا موتور سرویس؛ به منظور بهبود نرخ بهره برداری از کاغذ، این مؤسسه را 6 کتابخانه کاغذی قرار دادیم که با توجه به آن می توان آن را کم یا زیاد کرد نیازهای مختلف مشتری، راحت و سریع، و سازگاری قوی؛

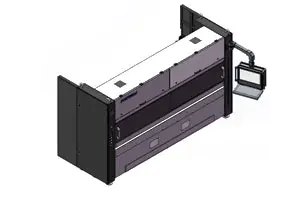

7	محفظه ماشین	وظیفه اصلی تزئین دستگاه است یک پوشش محافظ خارجی به آن اضافه شده است دستگاه. پوشش با پلاستیک درمان می شود اسپری کردن، که باعث زیبایی آن می شود دلپذیر، ظریف و مقاوم در برابر رنگ تراشه. پنجره مشاهده در جلو دستگاه از ورق اکریلیک ساخته شده است که ظاهری جذاب و زیبا به آن می بخشد همچنین چقرمگی و مقاومت بالا در برابر درهم شکستن

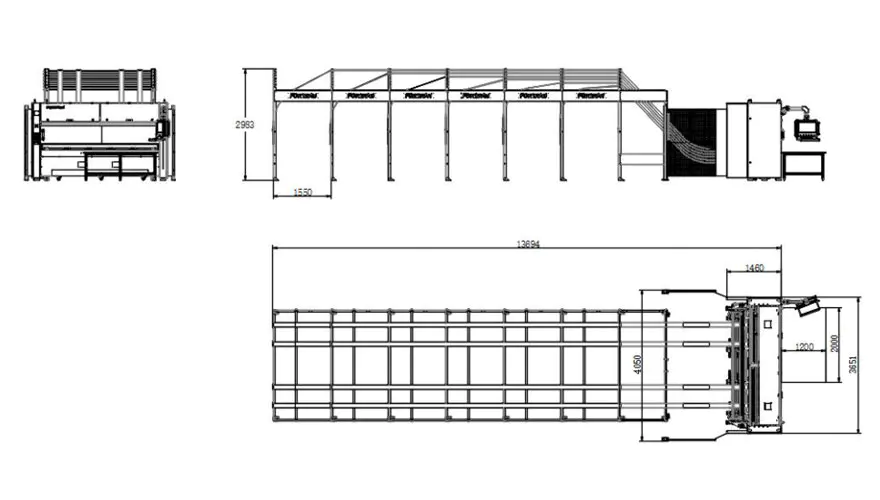

نقشه های سه نما

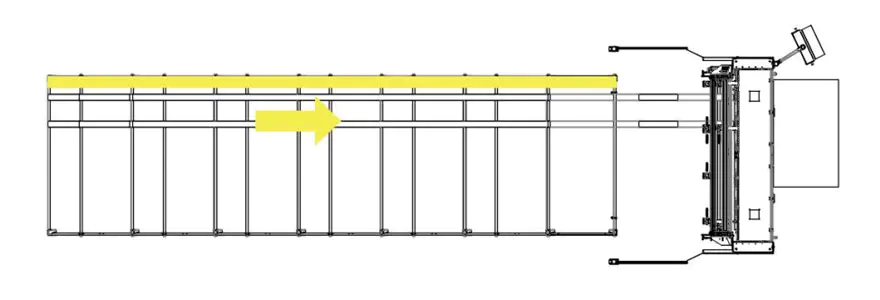

نمودار شماتیک حالت فرآیند تولید

الزامات مصرفی

1. الزامات کاغذ راه راه در ایستگاه تغذیه

الف. عرض کاغذ موجدار پیوسته: 400-2550 میلی متر.
ب.عرض کل کاغذ راه راه گیره در کنار هم: حداکثر 2550 میلی متر.
ج. ارتفاع انباشته شدن، از جمله پالت 120 میلی متری: حداکثر 1300 میلی متر.
D. عرض انباشته، حداکثر: 1300 میلی متر؛ طول کاغذ راه راه در نقطه تخلیه: حداقل 300 میلی متر.
E. تحمل طولی برای برش با طول ثابت: حداکثر 0.5٪؛ تحمل عرضی برای برش با طول ثابت: حداکثر ± 2.0 میلی متر.
F. ضخامت کاغذ راه راه: 2-7 میلی متر، ± 0.2 میلی متر؛ حداکثر کیفیت مواد خام تا 2.30 سال قبل از میلاد (طبق استاندارد DIN 55468).
G. کیفیت مقوا مطابق با استاندارد DIN 55468 است.
H. موجدار تک، حداکثر ضخامت تقریباً 4 میلی متر (کیفیت: 1.10-1.40)؛ موجدار دوبل، حداکثر ضخامت تقریباً 7 میلی متر.

2. انواع کارتن

شماره سریال	نام	تصویر	جهت تغذیه کاغذ	حداقل اندازه
1	جعبه معمولی		طولی	طول: حداقل 400 میلی متر عرض: حداقل 36 میلی متر ارتفاع: حداقل 225 میلی متر
2	جعبه معمولی		طولی	طول: حداقل 400 میلی متر عرض: حداقل 36 میلی متر ارتفاع: حداقل 225 میلی متر
3	جلد آسمان و زمین		طولی	طول: حداقل 400 میلی متر عرض: حداقل 225 میلی متر ارتفاع: حداقل 18 میلی متر
4	جعبه مهر وسط		طولی	طول: حداقل 400 میلی متر عرض: حداقل 450 میلی متر ارتفاع: حداقل 18 میلی متر
5	جعبه مهر وسط		طولی	طول: حداقل 400 میلی متر ارتفاع: حداقل 450 میلی متر ارتفاع: حداقل 18 میلی متر
6	جعبه تمام بال		طولی	طول: حداقل 400 میلی متر ارتفاع: حداقل 225 میلی متر ارتفاع: حداقل 18 میلی متر
7	جعبه مهر وسط		طولی	طول: حداقل 400 میلی متر ارتفاع: حداقل 450 میلی متر ارتفاع: حداقل 18 میلی متر
8	مقوا مربع		طولی	طول: حداقل 400 میلی متر ارتفاع: حداقل 18 میلی متر

لیست پیکربندی اجزای اصلی

خیر	مورد	مشخصات	Q'ty	اشاره کرد
1	واحد تیغه طولی		7 مجموعه	مقدار را می توان با توجه به نیاز سفارشی کرد
2	واحد تیغه افقی		1 مجموعه
3	مونتاژ غلتک		3 عدد
5	کمربند سنکرون عرضی		1 عدد
6	کمربند سنکرون		2 عدد
7	سرو موتور کششی		2 مجموعه
8	کاهنده کشش		2 مجموعه
9	سروو موتور ذخیره سازی تنظیم		1 مجموعه
10	کاهش دهنده ذخیره سازی تنظیم		1 مجموعه
11	موتور متحرک تیغه		7 مجموعه	مقدار را می توان با توجه به نیاز سفارشی کرد
12	کاهنده حرکت تیغه		7 مجموعه
13	قطعات پنوماتیک		1 مجموعه
14	جعبه کنترل برق	——	——
15	قطعات الکتریکی	سنسورهای فوتوالکتریک، کابل ها، بازتابنده ها، قطعات الکتریکی	——
16	کنترل کننده	درایورها، سیستم عامل، ماژول ها	——

لیست قطعات پوشیدنی و مواد مصرفی

1. فهرست قطعات پوشیدنی

خیر	مورد	مشخصات	Q'ty پیشنهادی	شماره U8
1	بوش شفت تغذیه	PCM260-02-020-260	6
2	فشار شفت بوش	CZJ260-02-010-300	2
3	کمربند سبز بی‌صدا همگام بدون درز با هسته فولادی (Xiet)	75-AT10-6910	1
4	شیر برقی	SY5120-5GZD-01	2
5	φ66xφ16x0.8 تیغه دندانه دایره ای	PCM260-03-010-010	2
6	شیر برقی	4N330C08B	1
7	لغزنده	HGH15CA	2
8	شیر کاهنده فشار دقیق	SDR20008JN	2
9	کمربند همزمان پلی اورتان بدون درز با سیم فولادی - نوع بی صدا	AT10x50xL1290	1
10	رله	RXT-F01K D24	1
11	فیوز	5 * 20 میلی متر 0.1 آمپر	5
12	سوئیچ محدود	XCK-N2145P20C	2
13	سوئیچ مجاورت	IME12-06BPSZW2S	2
14	کمربند همزمان پلی اورتان بدون درز با سیم فولادی - نوع بی صدا	AT10x50xL920	1

لیست مواد مصرفی

1	غلتک لاستیکی قدرت برش کاغذ B	PCM260-01-020-300	1
2	φ66xφ16x0.8 تیغه دندانه دایره ای	PCM260-03-010-010	2
3	بوش شفت تغذیه	PCM260-02-020-260	2
4	فشار شفت بوش	CZJ260-02-010-300	1
