ایستگاه اندازه گیری هوشمند یکپارچه

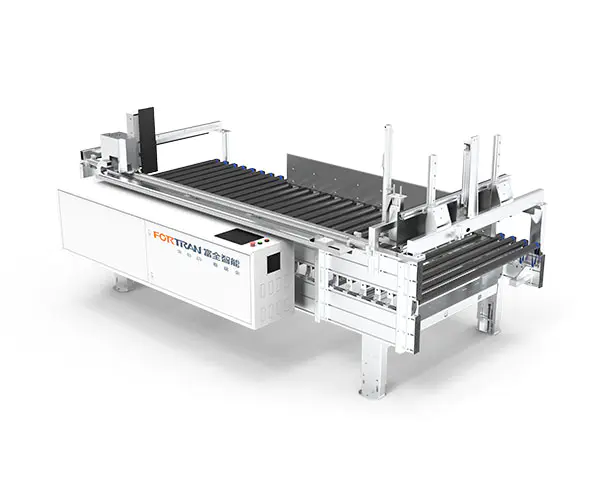

تصویر کلی ماشین

پارامترهای تجهیزات

ابعاد کلیL*W*H(mm)	وزن تجهیزات (کیلوگرم)	اندازه گیری ظرفیت بار (kg/㎡)	توان کل (کیلو وات)	دقت اندازه گیری (mm)	ارتفاع میز کار (mm)
3500*1960*1800	800	50	2.25	0.5±	50±800

پارامترهای اندازه گیری

محدوده پردازش طول برد L(mm)	محدوده پردازش عرض برد W (mm)	محدوده پردازش ضخامت تخته H（mm）	راندمان اندازه گیری (زمان در دقیقه)	سرعت انتقال (m/min)
350-2800	200-1200	18-250	4-6	0-35 (تبدیل فرکانس قابل تنظیم)

1. پاها توسط لیزر بریده و سوراخ می شوند و موقعیت سوراخ دقیق را تضمین می کنند. آنها توسط یک دستگاه خم کن CNC برای زوایای دقیق خم می شوند.
2. پاها از صفحات فولادی ترشی نورد سرد با سطوح صاف ساخته شده اند. پس از شات بلاست و سندبلاست، برای مقاومت در برابر خوردگی قوی با اسپری پوشش داده می شوند.
3. پاها از فنجان های قابل تنظیم قابل حرکت استفاده می کنند که سازگاری قوی با صافی زمین ارائه می دهد.
4. غلتک های گالوانیزه گرم با شیلنگ های وارداتی ایتالیایی پوشانده شده اند که به طور موثری از خراش سطحی قطعات کار به دلیل اصطکاک جلوگیری می کند و سطوح قطعه کار دست نخورده را تضمین می کند.
5. درایو تسمه الاستیک در حین کار صدای کم تولید می کند. تسمه الاستیک دارای چقرمگی بالا و عمر طولانی است.
6. هم درپوش ها و هم صفحات پشتی از ورقه ورقه فشرده ساخته شده اند و صفحات نگهدارنده از صفحات صاف پلی اتیلن ساخته شده اند که در نتیجه مقاومت اصطکاک کم دارند.
7. طراحی اندازه گیری طول و عرض یکپارچه فضای کف را کاهش می دهد.
8. کنترل خودکار اندازه گیری را با دقت بالا، راندمان بالا و میزان شکست کم امکان پذیر می کند.

9. ریل راهنمای دستگاه موقعیت یابی مکانیکی از ریل راهنمای Hiwin استفاده می کند که دارای دقت بالا، لرزش کم و عمر طولانی است. گیربکس از دنده و قفسه برای سرعت سریع و دقت بالا استفاده می کند. موقعیت یابی از یک موتور سروو استفاده می کند که دقت، کارایی، سرعت، گشتاور بالا و اندازه کوچک را تضمین می کند.

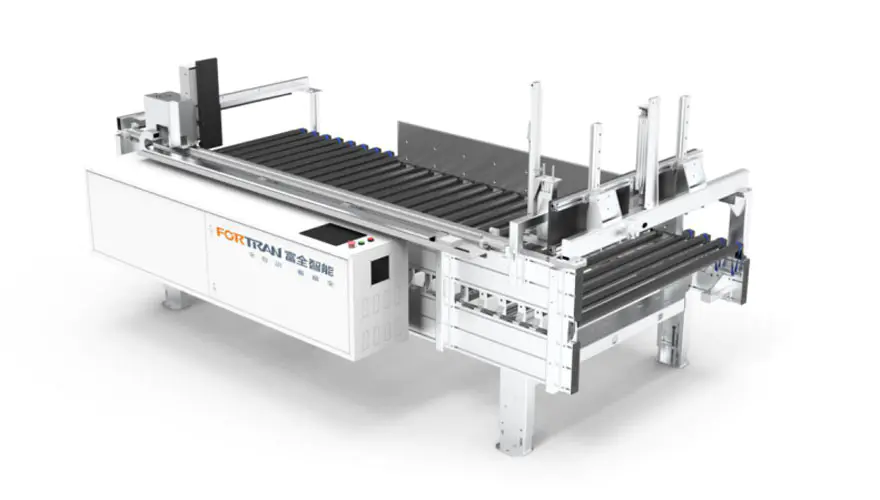

ایستگاه اندازه گیری هوشمند یکپارچه عمدتاً برای اندازه گیری طول، عرض و ضخامت هر بسته تخته قبل از بسته بندی استفاده می شود. این دستگاه ابتدا طول، سپس عرض و در نهایت ارتفاع را با سرعت بالا، فضای کوچک کف و راندمان بالا اندازه گیری می کند. از یک قاب پروفیل آلومینیومی گسترده و ضخیم استفاده می کند که ظریف و دارای ثبات عالی است.

شماره سریال	نام	ویژگی	ماژول

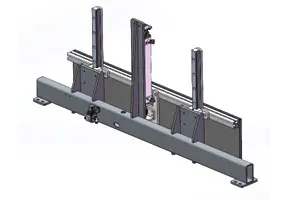

1	مجموعه پرتو متحرک اندازه گیری طول	یک سروو موتور با دقت بالا قدرت را از طریق یک کاهنده سیاره ای انتقال می دهد و گشتاور بالا، صدای کم و قدرت پایدار را ارائه می دهد. قدرت از طریق یک شفت و چرخ دنده های سنکرون برای تحقق حرکت سریع کل مکانیسم منتقل می شود و در نتیجه کارایی را بهبود می بخشد.

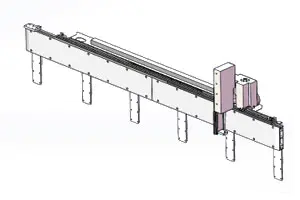

2	مونتاژ صفحه ثابت اندازه گیری طول	این انتهای به عنوان صفحه مرجع اندازه گیری عمل می کند. بافل توسط یک سیلندر هوا برای بلند کردن عمودی تغذیه می شود و با کمک ریل های راهنمای دقیق Hiwin به حرکت خطی سریع و پایدار می رسد.

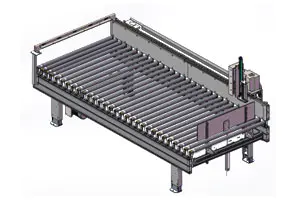

3	قاب نوار نقاله غلتکی اندازه گیری	غلتک‌ها از غلتک‌های روکش لاستیکی وارداتی ایتالیایی با سطوح صاف و روشن و اصطکاک بالا استفاده می‌کنند که انتقال کاملاً پایدار بسته‌ها را تضمین می‌کند و احتمال اصطکاک لغزشی را تا حد زیادی کاهش می‌دهد. آنها تحت شات بلاست و پوشش اسپری قرار می گیرند تا از ظاهر کلی و استحکام قاب اطمینان حاصل شود.

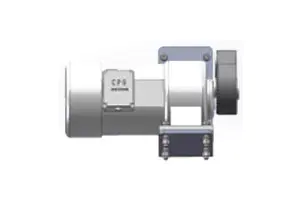

4	مونتاژ موتور غلتکی	از موتورهای دنده ای وارداتی برای دوام استفاده می کند. نیرو از طریق قرقره های سنکرون و تسمه های سنکرون به غلطک ها به طور پایدار منتقل می شود.

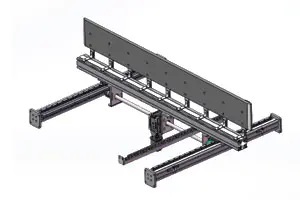

5	مکانیسم قدرت اندازه گیری بخش پهنا اندازه گیری	سیستم قدرت افقی از یک موتور سروو با دقت بالا همراه با یک کاهنده دقیق برای اطمینان از پایداری سیستم انتقال استفاده می کند.

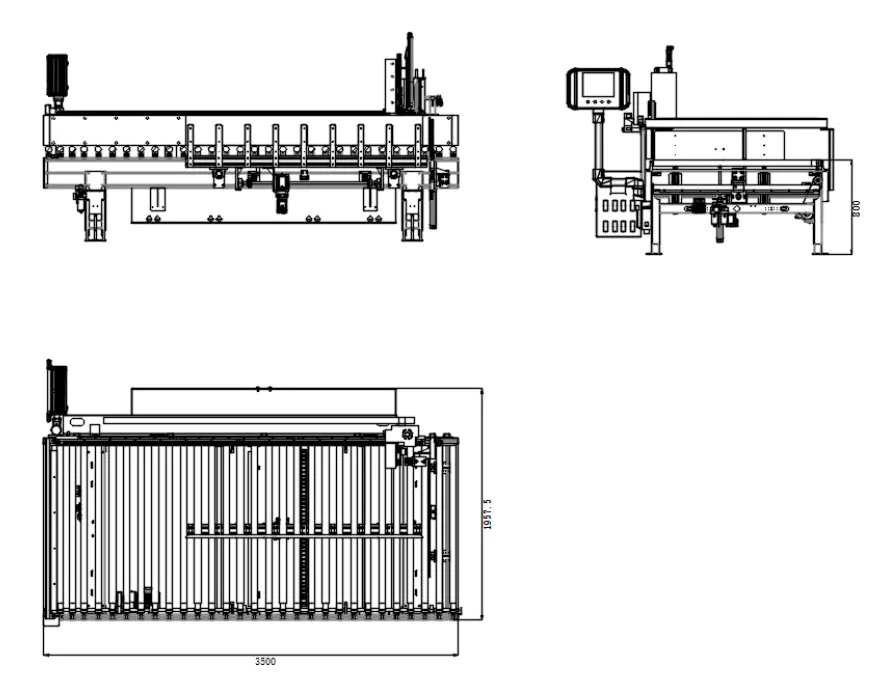

نقشه های سه نما
