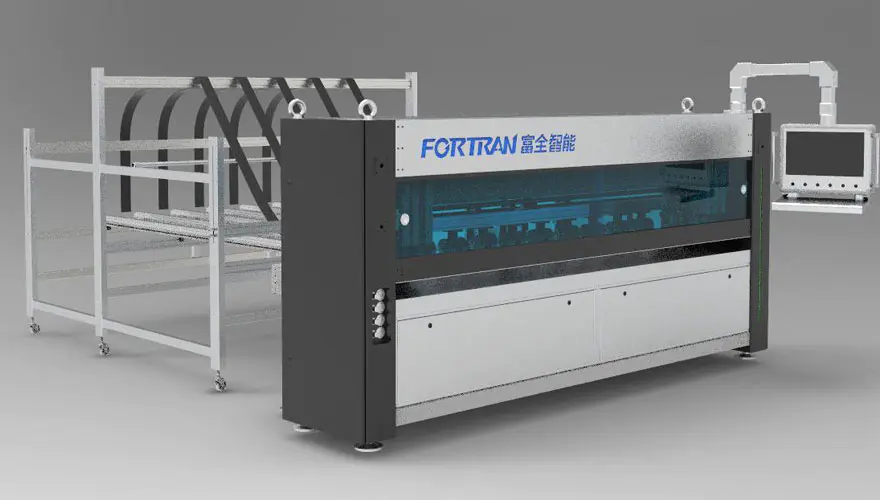

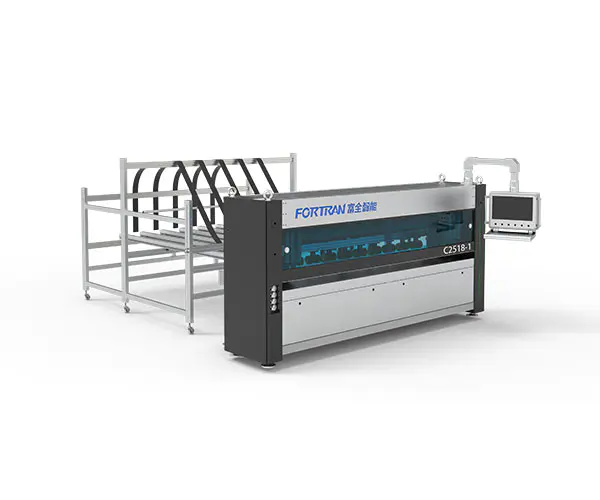

دستگاه برش کاغذ تمام اتوماتیک

مشخصات ماشین

ابعاد L*W*H(mm)	مشخصات پایه	منبع تغذیه (کیلووات)	سرعت برش (M/min)	ارتفاع کار (میلی متر)
6700*3650*3000	7 چاقو عمودی + 1 افقی، با حالت تغذیه تک ورق و تغذیه مداوم ورق	5.25	0-120	850

پارامترهای پردازش

حداقل طول برش L (میلی متر)	حداکثر عرض برش W (mm)	ضخامت برش برای کاغذ راه راه H (میلی متر)	دقت فاصله تیغه های طولی (میلی متر)	راندمان (PCS/min)
300	2500	2.5-6.5	1.5±	0-12

دستگاه برش تمام اتوماتیک کاغذ برای پردازش مداوم کاغذ راه راه و ورق های منفرد برای تولید کارتن های تاشو با طول ثابت استفاده می شود. جهات عرضی و طولی، برش متناوب، و پردازش برش بر روی کاغذ راه راه. برش با طول ثابت امکان تولید انبوه و سفارشی را فراهم می کند. تولید. دستگاه را می توان به عنوان یک واحد مستقل یا به عنوان قسمت اولیه یک خط بسته بندی استفاده کرد.

خیر	مورد	ویژگی ها	مدل

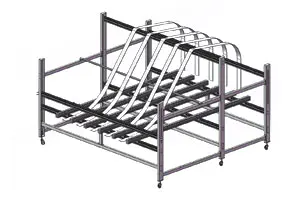

1	قفسه ذخیره سازی کاغذ	قفسه ذخیره سازی کاغذ از صفحه ترشی از طریق پردازش خمشی ساخته شده است که دارای ساختاری ساده و ساختار قابل اعتماد است. برای اطمینان از ظاهر جذاب و مقاومت عالی در برابر زنگ زدگی رنگ شده است. پیکربندی استاندارد شامل یک قفسه مواد مقوایی پیوسته و یک نوار جریان تغذیه مقوایی تک لایه است.

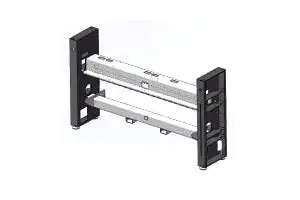

2	ساختار قاب	این قاب با ماشینکاری دقیق پس از جوشکاری لوله های فولادی مستطیلی و صفحات فولادی ساخته می شود. دقت مونتاژ بالا و دقت عملیاتی را تضمین می کند و عمر طولانی و پایداری عالی تجهیزات را تضمین می کند.

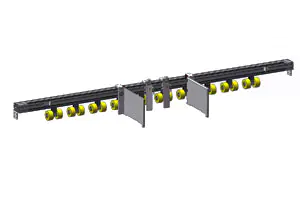

3	مکانیزم محرک	چرخ فشار تغذیه از مواد PU ساخته شده است، با سطح روشن و زیبا و اصطکاک، که می تواند به طور موثر قابلیت اطمینان انتقال مقوا را بهبود بخشد. در ضمن، درام کششی وارداتی از آلمان، بادوام و بادوام است؛ می توان آن را به صورت دستی تنظیم و به پهلو ثابت کرد.

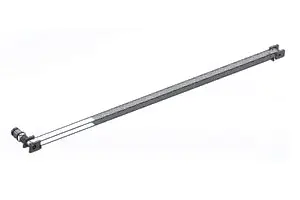

4	ساختار متقاطع	قدرت توسط یک موتور سروو با دقت بالا همراه با یک کاهنده و یک مکانیسم چرخ سنکرون ارائه می شود که به سرعت بالا و موقعیت دقیق می رسد و در نتیجه دقت برش کارتن را تضمین می کند.

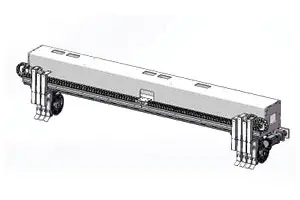

5	واحد برش طولی	این مکانیسم عمدتاً از هفت مجموعه نگهدارنده چاقو تشکیل شده است. سروو کمربند چاقوی عرضی موقعیت چاقوی طولی را هدایت می کند که می تواند الزامات عملکرد کارآمد را برآورده کند و در عین حال دوام را نیز تضمین کند.

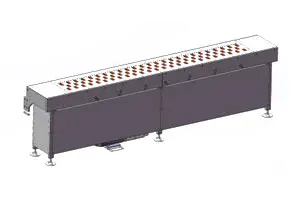

6	دستگاه ذخیره سازی قابل تنظیم	غلتک ها توسط یک موتور سروو به علاوه یک کاهش دهنده سرعت کنترل می شوند. برای بهبود دقت و کارایی عملیاتی، از یک کاهنده سرعت دنده مخروطی با دقت بالا مجهز به سروو موتور با دقت بالا استفاده می کنیم. یک ساختار مکش خلاء برای جذب مقوا به کار گرفته شده است که امکان انتقال بهتر مقوای تک لایه را فراهم می کند.
7	محفظه ماشین	تمرکز اصلی روی تزئین خود دستگاه است. یک پوشش محافظ بیرونی به دستگاه اضافه شده است که با پوشش پودری پوشش داده می شود تا از زیبایی ظاهری دلپذیر و بادوام آن اطمینان حاصل شود که تراشه یا پوسته نمی شود. پنجره دید در قسمت جلوی دستگاه از یک پنل اکریلیک آبی تیره ساخته شده است که نه تنها از نظر ظاهری جذاب و ظریف است، بلکه در برابر شکستگی بسیار انعطاف پذیر و مقاوم است. علاوه بر این، یک ریل کشویی آلیاژی آلومینیومی نصب شده است که سطحی براق دارد و بدون صدا و بدون صدا کار می کند.

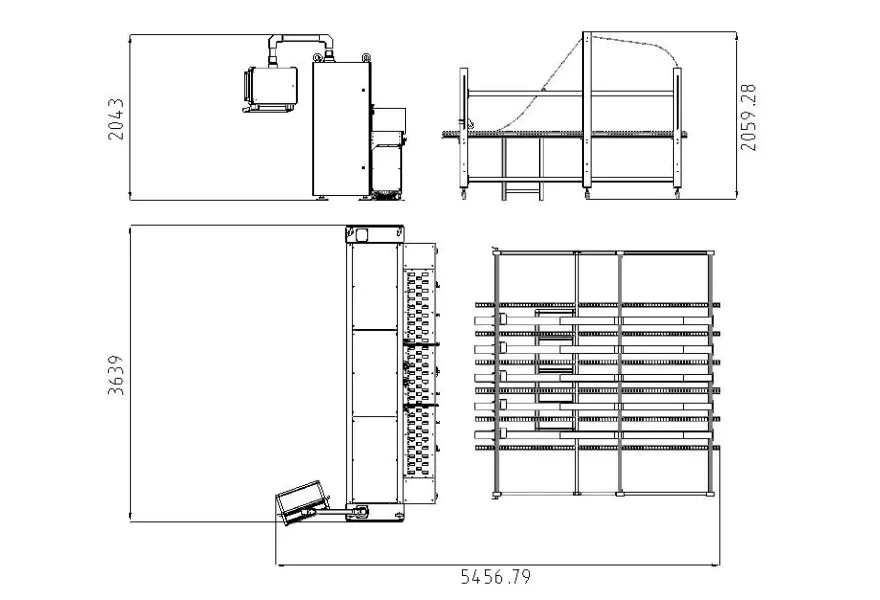

نقشه های سه نما

الزامات مصرفی

1. الزامات کاغذ راه راه در ایستگاه تغذیه

الف. عرض کاغذ موجدار پیوسته: 400-2350 میلی متر.
B. ارتفاع انباشته شدن، از جمله پالت 120 میلی متر: حداکثر 1300 میلی متر.
ج. عرض انباشته، حداکثر: 1300 میلی متر؛ طول کاغذ راه راه در نقطه تخلیه: حداقل 300 میلی متر.
D. تحمل طولی برای برش با طول ثابت: حداکثر 0.5٪؛ تحمل عرضی برای برش با طول ثابت: حداکثر ± 2.0 میلی متر.
E. ضخامت کاغذ راه راه: 2.5-6 میلی متر، ± 0.2 میلی متر؛ حداکثر کیفیت مواد خام تا 2.30 قبل از میلاد (طبق استاندارد DIN 55468).
F. کیفیت مقوا مطابق با استاندارد DIN 55468 است.

G. موجدار تک، حداکثر ضخامت تقریباً 4 میلی متر (کیفیت: 1.10-1.40)؛ موجدار دوبل، حداکثر ضخامت تقریباً 6 میلی متر.

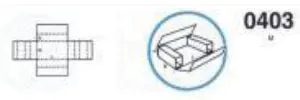

2. انواع کارتن

شماره سریال	نام	تصویر	جهت تغذیه کاغذ	حداقل اندازه

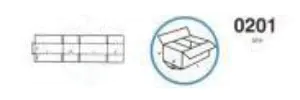

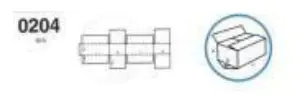

1	جعبه معمولی		طولی	طول: حداقل 400 میلی متر عرض: حداقل 36 میلی متر ارتفاع: حداقل 225 میلی متر
2	جعبه معمولی		طولی	طول: حداقل 400 میلی متر عرض: حداقل 36 میلی متر ارتفاع: حداقل 225 میلی متر

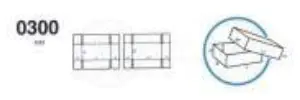

3	جلد آسمان و زمین		طولی	طول: حداقل 400 میلی متر عرض: حداقل 225 میلی متر ارتفاع: حداقل 18 میلی متر

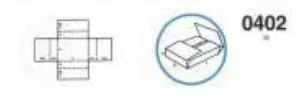

4	جعبه مهر وسط		طولی	طول: حداقل 400 میلی متر عرض: حداقل 450 میلی متر ارتفاع: حداقل 18 میلی متر
5	جعبه مهر وسط		طولی	طول: حداقل 400 میلی متر ارتفاع: حداقل 450 میلی متر ارتفاع: حداقل 18 میلی متر

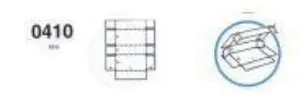

6	جعبه تمام بال		طولی	طول: حداقل 400 میلی متر ارتفاع: حداقل 225 میلی متر ارتفاع: حداقل 18 میلی متر

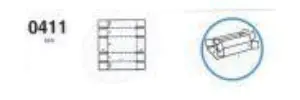

7	جعبه مهر وسط		طولی	طول: حداقل 400 میلی متر ارتفاع: حداقل 450 میلی متر ارتفاع: حداقل 18 میلی متر

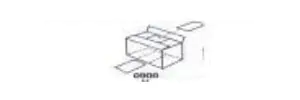

8	مقوا مربع		طولی	طول: حداقل 400 میلی متر ارتفاع: حداقل 18 میلی متر
