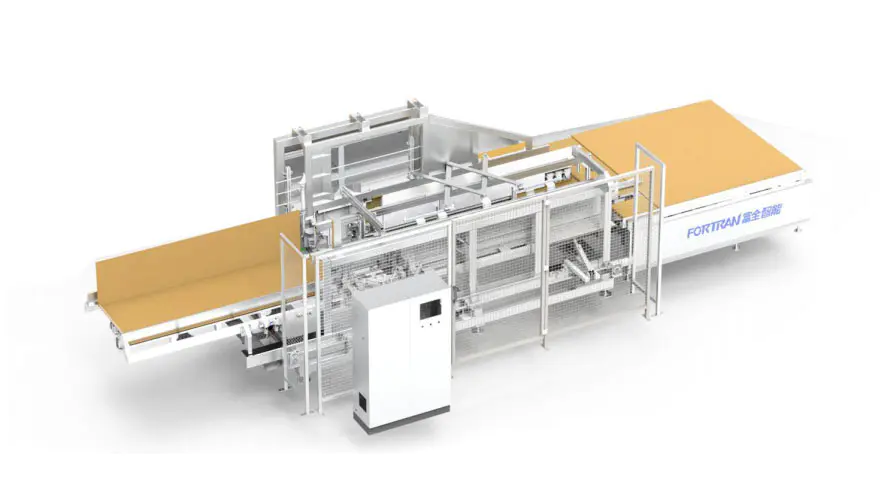

دستگاه تاشو جعبه اتوماتیک

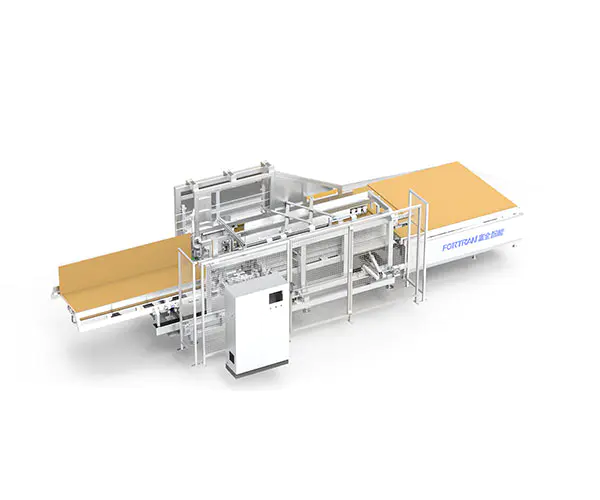

تصویر کلی ماشین

پارامترهای تجهیزات

ابعاد خارجی L*W*H(mm)	وزن خود تجهیزات (کیلوگرم)	منبع تغذیه (کیلو وات)	حمل بار (کیلوگرم)	ارتفاع کار (mm)
9760*3550*2500	حدود 3700	4.5 کیلو وات (به استثنای واحد چسب)	50	40±830 (مشخص نیست. بستگی به مشتری دارد

دامنه پردازش

محدوده پردازش کارتن L (mm)	محدوده پردازش کارتن W (mm)	محدوده پردازش کارتن H (mm)	راندمان تاشو (بار در دقیقه)	ضخامت کاغذ راه راه (mm)
400-2800	320-900	40-250	5-7	2.5-6

1 برند لوازم جانبی اصلی: سروو موتور -- نوآوری ، تسمه سنکرون -- گاردنر ، بلبرینگ صندلی -- TR ، موتور تبدیل فرکانس --- نوآوری:
2 لوله قفسه کلی توسط دروازه ای جوش داده شده و پردازش می شود که بسیار دقیق، قابل اعتماد و بادوام است.
3 مکانیسم خطی دستگاه جعبه تاشو توسط ریل راهنمای خطی دقیق هدایت می شود که بسیار قابل اعتماد و بادوام است.
4 کاغذ انتقال مکنده از یک موتور سروو با دقت بالا استفاده می کند که کنترل آن آسان است و می تواند دقت تجهیزات را بهبود بخشد.

5 دستگاه را می توان به تنهایی یا در ترکیب با خط بسته بندی سفارشی استفاده کرد. نحوه استفاده قابل تغییر و انعطاف پذیر است

1 موارد استفاده

A. این دستگاه تاشو جعبه اتوماتیک در کارتن های جعبه استفاده می شود.
ب. از این تجهیزات برای ساخت جعبه کارتن های مدل M/A-0410 استفاده می شود.
ج. ابتدا کارتن را محک بزنید، اندازه ورودی مربوطه را فشار دهید و شروع کنید، و تجهیزات را وارد کنید تا به طور خودکار یک جعبه بسازید.

2 مروری بر اصل کار

کل مجموعه تجهیزات به پنج بخش تقسیم می شود: مکانیزم پلت فرم تغذیه، مکانیزم قاب اصلی، مکانیسم تاشو سمت ثابت، مکانیسم تاشو سمت متحرک و انتقال میانه مکانیسم:

الف. هنگام کار، ورودی صفحه عملیات مربوط به اندازه جعبه تاشو است. پس از آماده شدن موقعیت، پس از اینکه پوسته کاغذ با معیار جلو و معیار کناری در جهت مثبت تراز شد، دستگاه دکمه شروع سبز را فشار دهید تا به طور خودکار مکنده کاپ شروع شود تا پوست کاغذ به ورودی قسمت دستگاه جعبه تاشو جذب شود.

ب. فنجان مکنده پوست کاغذ را به قسمت تاشو هدایت می کند و لبه ثابت و لبه بلند متحرک مربوط به لبه تاشو وارد می شود و سپس به طور خودکار چسب را در موقعیت اسپری چسب مشخص شده اسپری می کند و موقعیت تاشو انتهای جلو یکی یکی تکمیل می شود.

ج. پس از اینکه جعبه تاشوی جلویی به موقعیت تعیین شده رسید، پس از سفت شدن فشار رو به پایین سیلندر، مکنده فوراً پایین می‌آید و به حالت اولیه باز می‌گردد و مکنده پشتی به انتهای پشت کاغذ متصل می‌شود و منتظر آن می‌ماند. پس از کار همزمان طرف ثابت و لبه تاشو سمت متحرک، گروه تلنگر پس از تکمیل مجدد تنظیم می شود. فنجان مکنده پشتی، پوست کاغذ را به سمت جلو به سمت موقعیت قالب گیری جعبه تاشو انتهایی هدایت می کند و به طور خودکار چسب را به موقعیت تعیین شده اسپری می کند.

د. پس از اینکه جعبه تاشو انتهایی به موقعیت تعیین شده رسید، پس از اینکه فشار رو به پایین سیلندر سفت شد: پس از کار همزمان طرف ثابت و لبه تاشو سمت متحرک، گروه چرخان تکمیل و تنظیم مجدد می شود: موتور تخلیه بلافاصله کارتن قالب گیری را به خروجی می فرستد.

3 ساختار عملکردی"

شماره سریال	نام	ویژگی متمایز	مدل

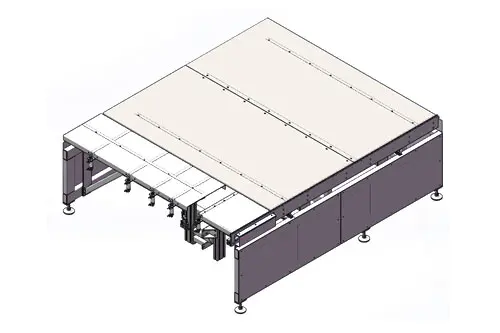

1	ساختار جدول تغذیه	میز مواد جلویی در موقعیت تخته تخت قرار می گیرد و سیلندر پین بلند کردن و تعیین موقعیت را کنترل می کند؛ سروموتور جانبی به طور دقیق موقعیت آماده سازی خوراک پوست کاغذ را تعیین می کند.

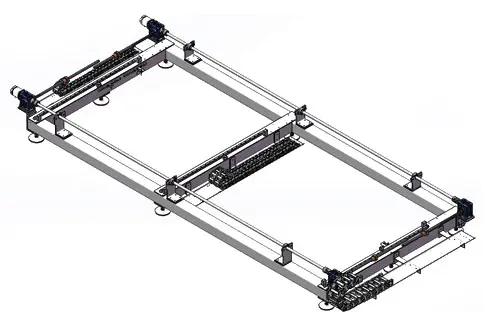

2	ساختار پایه قفسه	پایه قفسه مرکزی، مکانیزم تاشو متحرک درایو سروو موتور کنترل اتصال سروو و مکانیسم درایو متوسط ​​دقیق تر است.

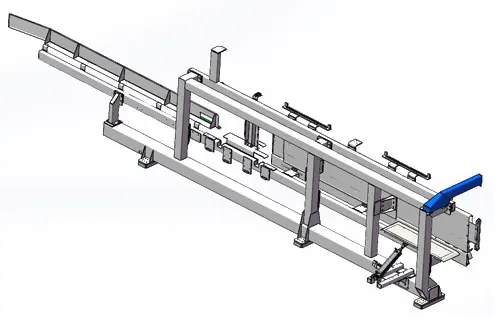

3	مجموعه قفسه تاشو کناری ثابت	قاب تاشو سمت ثابت، تاشو سیلندر لبه کوتاه، تغذیه راهنمای کمکی ورق فلزی در هر دو طرف؛ ماشینکاری زیر بشکهای جوشکاری قفسه ای، دقت مونتاژ بالا، دقت عملیات بالا، تضمین عمر طولانی و پایداری خوب تجهیزات؛

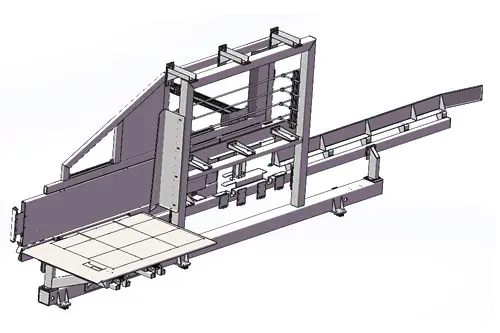

4	ست قفسه تاشو کناری موبایل	قاب تاشو سمت متحرک، تاشو سیلندر سمت بلند، تغذیه راهنمای کمکی ورق فلزی از هر دو طرف؛ ماشینکاری زیر بشکهای جوشکاری قفسه ای؛ دقت مونتاژ بالا، دقت عملیات بالا، تضمین عمر طولانی و پایداری خوب تجهیزات؛

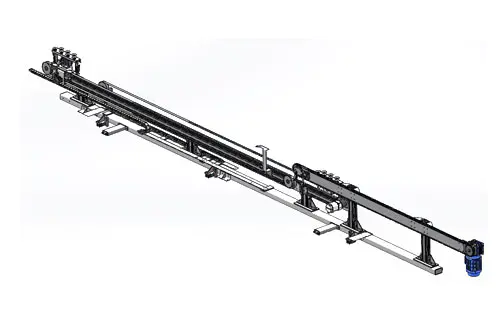

5	پنج بخش از مکانیزم درایو میانه	درایو کنترل سروو، گروه فنجان مکش میانی حرکت پوست کاغذ را به حرکت در می آورد، موتور تخلیه زنجیر را برای هدایت تخلیه پوست کاغذ به حرکت در می آورد.

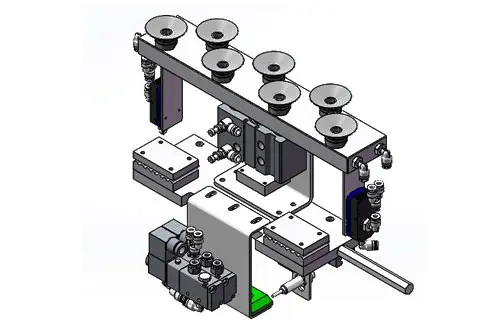

6	گروه فنجان ساکشن سطح متوسط	تسمه سروو موتور حرکت را به حرکت در می آورد، سیلندر بالا و پایین می رود، و خلاء مکنده، انتقال پوست کاغذ، عملکرد و موقعیت دقیق را جذب می کند.

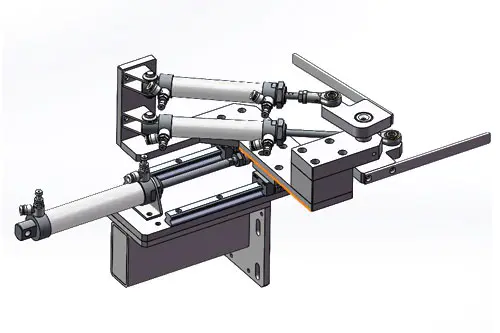

7	گروه انبساط تاشو	انبساط سیلندر جلو و عقب برای حرکت به جلو و عقب با ریل راهنما همکاری می کند و مکانیسم بازوی نوسانی سیلندر گروه بندی تاشو مشخصات و اندازه های مختلف را انجام می دهد.

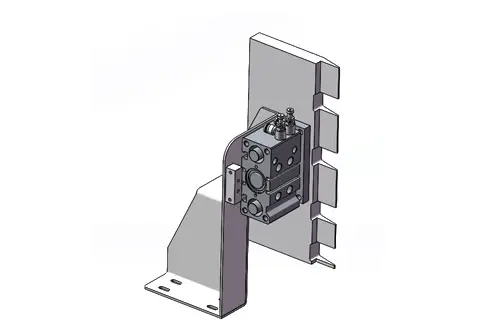

8	گروه بشقاب مطبوعاتی	سیلندر قبل و بعد منبسط می شود و روی خم شدن گوش عمل می کند تا جعبه را در یک زاویه راست صاف کند.

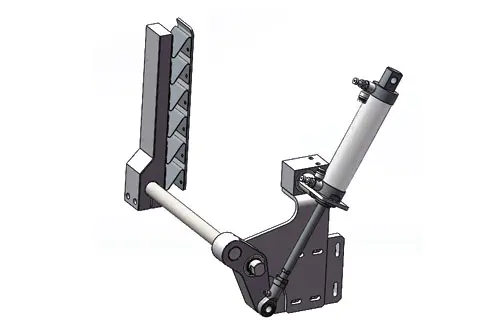

9	گروه چرخشی کناری	عمدتاً مسئول فشار دادن انتهای جلو و عقب کارتن به سمت بالا است و گیربکس تلسکوپی سیلندر بازوی چرخان را به حرکت در می آورد تا چسب ذوب داغ محکم و پایدار باشد.

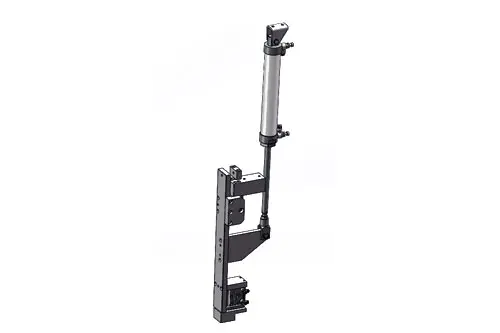

10	گروه صندلی گوش تاب دار	انبساط درایو سیلندر بازوی چرخشی را به حرکت در می آورد. پس از اینکه بازوی چرخشی در یک زاویه راست قرار گرفت، سیلندر فشار پایین‌تر پوست کاغذ را با گیره می‌بندد، با خمیر چسب حرارتی فشرده گروهی چرخشی جانبی برای محکم و پایدار کردن آن.

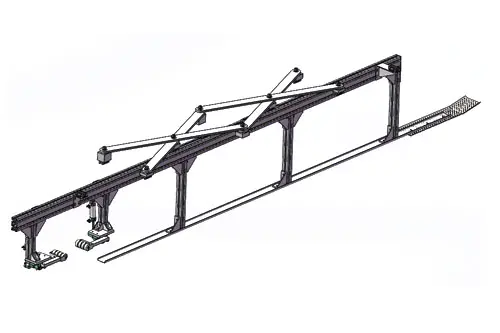

11	گروه فشار دادن لبه کمکی سطح متوسط	بازوی چرخان بلند با ریل راهنما برای دستیابی به موقعیت وسط کارتن کاملاً خودکار همکاری می کند؛ مواد بلوک جلو به گروه فنجان مکنده پایینی کمک می کند تا پوست کاغذ را جذب کند؛ انتهای پشتی به دو گروه سیلندر جلو و عقب تقسیم می شود تا جلو و عقب بازوی چرخان را کنترل کند تا به لبه کاغذی کاغذ کمک کند؛ تا از گشاد شدن بیش از حد پوسته کاکلوس کاغذ جلوگیری کند.

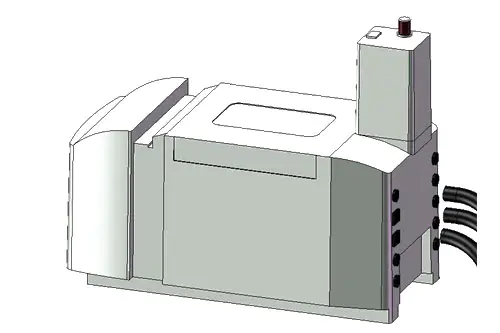

12	سیستم دستگاه چسب	در سیستم دستگاه چسب، ما از مجموعه کاملی از لوازم جانبی وارداتی خالص Le Baide استفاده می کنیم که می تواند پاشش مداوم چسب، عملکردهای کامل، تنظیم ساده و عملکرد راحت را تحقق بخشد.

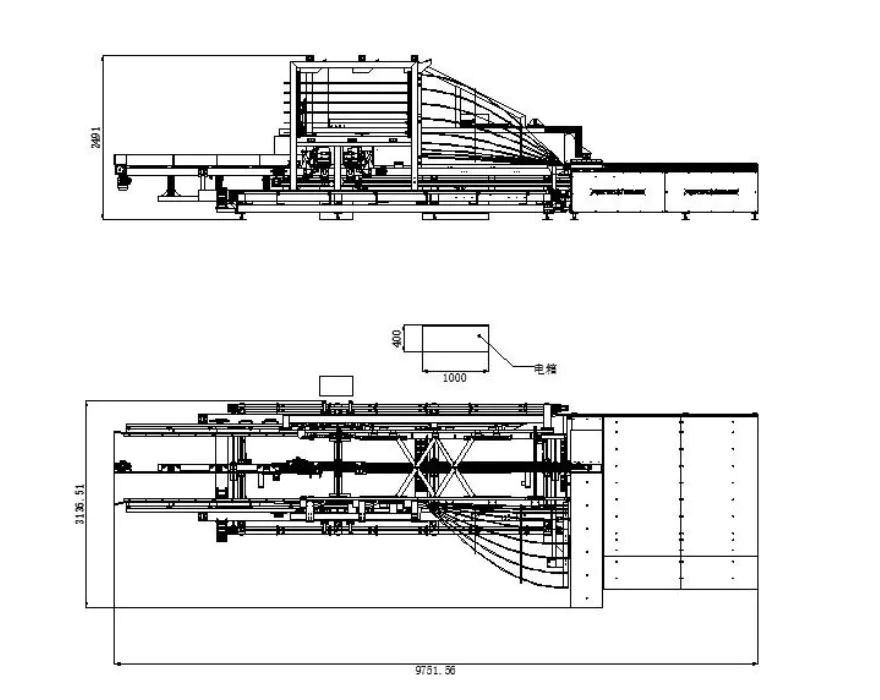

سه نما (مشخص نیست زیرا اندازه با توجه به پارامترها تغییر می کند)

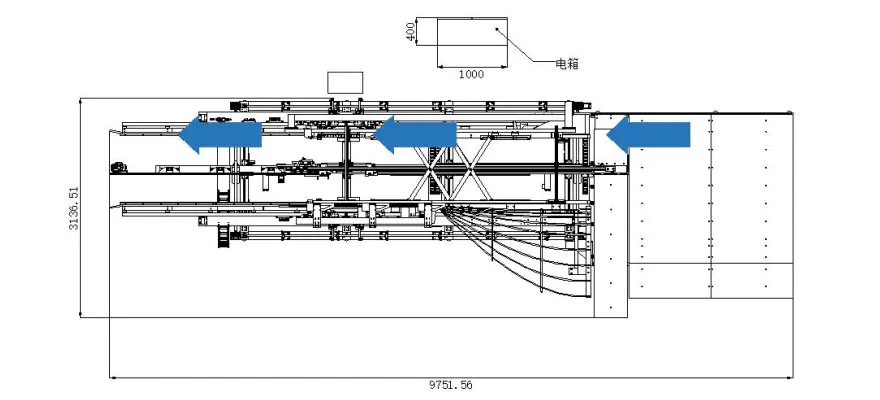

نمودار شماتیک حالت فرآیند تولید (به دلیل اندازه نامشخص با توجه به پارامترها تغییر می کند)
