دستگاه بسته شدن جعبه اتوماتیک

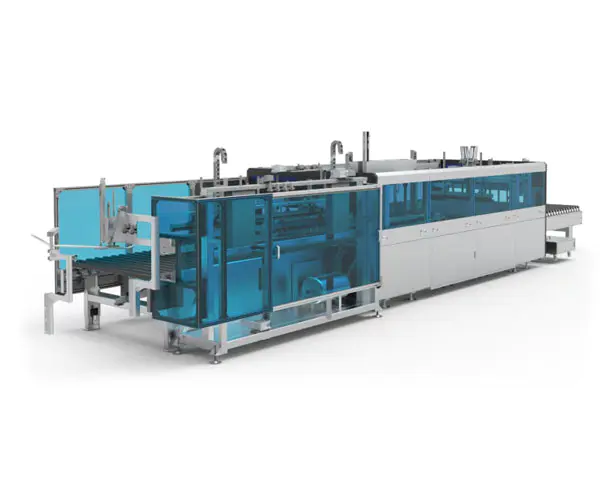

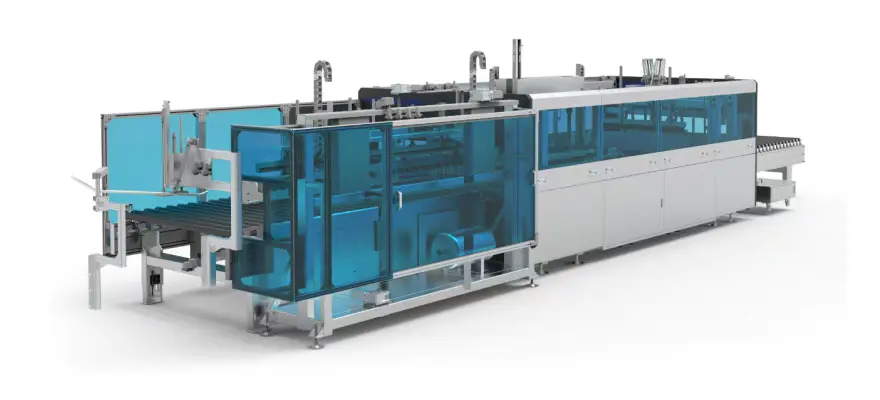

تصویر ماشین

مشخصات ماشین

ابعاد L*W*H(mm)	وزن خود ماشین (کیلوگرم)	منبع تغذیه (کیلو وات)	انتقال بار (کیلوگرم)	ارتفاع کار (mm)
10200*2200*2260	حدود 3200 کیلوگرم	10.9	50	50±800

پارامترهای پردازش

طول پردازش کارتن (mm)	عرض پردازش کارتن (mm)	ارتفاع پردازش کارتن (mm)	راندمان آب بندی (چرخه در دقیقه)	ضخامت کاغذ راه راه (میلی متر)
300-2900	200-1200	(پانل چوبی ضخامت 18) 20-280	4-8	2.5-6

1. اجزای اصلی: دستگاه چسب ذوب داغ Eva با خشک شدن سریع. سروو موتور؛ کاهنده سیاره ای؛ فاصله یاب لیزری; کمربند سنکرون؛ بلبرینگ بلوک بالش; موتور فرکانس متغیر؛ کاهنده دنده حلزونی؛
2. غلطک های انتقال از آستین های لاستیکی PVC وارداتی استفاده می کنند که هم انعطاف پذیر و هم بادوام هستند.
3. مکانیسم خطی سیلر کیس توسط راهنماهای خطی دقیق هدایت می شود و اطمینان و دوام بالایی را تضمین می کند.
4. قدرت گیره ها و تفنگ های چسب توسط موتورهای سروو با دقت بالا ارائه می شود که به راحتی قابل کنترل هستند و دقت تجهیزات را افزایش می دهند.
5. این دستگاه را می توان به عنوان یک واحد مستقل یا ادغام با یک خط بسته بندی خانگی سفارشی، ارائه گزینه های استفاده همه کاره و انعطاف پذیر استفاده کرد.

1. استفاده
A. این دستگاه بسته شدن جعبه اتوماتیک برای آب بندی جعبه های بسته بندی مبلمان پیشرفته استفاده می شود.
ب. این تجهیزات برای آب بندی کارتن های مدل M/A-0410 و M/A-0419 استفاده می شود.
ج- ابتدا ته کارتن چسبانده می شود، سپس اقلام بسته بندی شده و مواد لایی داخل آن قرار می گیرد و به دنبال آن درزگیری دستگاه انجام می شود.

2. اصل کار عمومی
کل تجهیزات به پنج بخش تقسیم می شود: بخش دستگاه اندازه گیری، بخش دستگاه بافر تغذیه، بخش سیلر تونل، بخش دستگاه انتقال و بخش سیلر فشار دهنده.

الف- در حین کار، کارتن های بسته بندی شده با اقلام پر شده در داخل، از قسمت دستگاه اندازه گیری در امتداد لبه مرجع وارد می شوند. سنسور عرض در ورودی تقریباً عرض کارتن را اندازه می گیرد. هنگامی که کارتن به انتهای بخش دستگاه اندازه گیری می رسد، توسط یک دستگاه بافل متوقف می شود. سپس دستگاه گیره فعال به طور دقیق عرض کارتن را اندازه گیری می کند و دستگاه صفحه فشار قوی ارتفاع کارتن را به دقت اندازه گیری می کند. پس از آن، کارتن از بخش دستگاه اندازه گیری از طریق بخش دستگاه بافر تغذیه به سمت ورودی بخش سیلر تونل حرکت می کند.

ب. هنگامی که کارتن وارد بخش سیلر تونل می شود، تفنگ چسب در ورودی، چسب ذوب داغ را در طول کارتن اعمال می کند. سپس از کانال آب بندی عبور می کند که شامل مجموعه میله تاشو، مکانیزم فشار دادن، مکانیسم کمربند جانبی و مکانیسم تسمه وزنه تعادل است - که مهر و موم طرف بلند را تکمیل می کند.

ج. کارتن با طرف بلند خود مهر و موم شده، به بخش ماشین انتقال حرکت می کند و توسط دستگاه بافل جلو در ورودی قسمت فشار دهنده سیلر متوقف می شود. سپس اولین سمت کوتاه توسط دستگاه پاشش، دستگاه صفحه پرس جلو و دستگاه صفحه آب بندی جلو چسبانده و مهر و موم می شود. پس از مهر و موم شدن اولین سمت کوتاه، کارتن وارد بخش سیلر فشاری می شود و به سمت عقب حرکت می کند و در آنجا توسط دستگاه بافل عقب متوقف می شود. سپس قسمت کوتاه دوم توسط دستگاه پاشش، دستگاه صفحه پرس عقب و دستگاه صفحه آب بندی عقب چسبانده و مهر و موم می شود. در این مرحله، کل فرآیند آب بندی کارتن به پایان می رسد و از قسمت فشار دهنده سیلر بیرون می زند.

D. این روش آب بندی کارتن که عرض جعبه را تشخیص می دهد، می تواند به طور موثر کارتن های با اندازه های مختلف را در طول فرآیند تغذیه بدون نیاز به وارد کردن ابعاد جعبه ها مهر و موم کند.

E. برای آب بندی بسته ای کارتن هایی با ابعاد یکسان، تجهیزات می توانند به حالت دسته ای تغییر کنند. پس از اندازه گیری عرض کارتن اول و اعمال این مقدار در کل سری، بخش سیلر تونل اندازه کانال را تنظیم می کند و آن را بدون تغییر حفظ می کند و در نتیجه راندمان آب بندی را بهبود می بخشد. حداکثر نرخ می تواند تا 8 بسته در دقیقه برسد.

ساختار عملکردی

خیر	مورد	ویژگی
1	فیدر بخش جلو	دستیابی به عملکرد تغذیه بسته ها، تحویل سریع، دقیق و کارآمد بسته ها به موقعیت های تعیین شده. تیر اصلی از فولاد کربنی ساخته شده و با پلاستیک پوشانده شده است. برای اطمینان از اینکه بسته ها به طور دقیق تراز هستند، از یک مکانیزم هدایت و تراز ثابت برای هدایت بسته ها در موقعیت استفاده می شود.
2	دستگاه اندازه گیری قد	بلوک‌های پرس آلومینیومی برای اندازه‌گیری ارتفاع بسته‌ها از طریق سنسورهای مقیاس الکترونیکی و سیلندرهای پنوماتیک استفاده می‌شوند و سپس داده‌ها به عقب منتقل می‌شوند.
3	پوشش	با افزایش جذابیت زیبایی شناسی تجهیزات و در عین حال درجه خاصی از محافظت، ساختار کلی عمدتاً از صفحات فولادی کربن خمیده با روکش پلاستیک ساخته شده است. با پروفیل های آلومینیومی تخصصی و پانل های اکریلیک آبی سلطنتی بیشتر تقویت شده است.
4	قفسه	قاب دستگاه با جوشکاری لوله های مستطیلی و صفحات فولادی و به دنبال آن ماشینکاری دقیق ساخته می شود. این دقت مونتاژ بالا و دقت عملیاتی را تضمین می کند، عمر طولانی و پایداری خوب تجهیزات را تضمین می کند.
5	دستگاه غده	به طور موثر پوشش بالایی کارتن را نگه می دارد و برای فرآیند آب بندی بعدی آماده می شود.
6	جلو و بافل های عقب	موقعیت یابی بسته را به دست می آورد. یاتاقان های خطی، در ارتباط با شفت های کروم اندود، هدایت خطی را ارائه می دهند. سیلندرهای پنوماتیک چند مرحله ای به صورت جداگانه کنترل می شوند و در ترکیب با سیستم چسباندن به تنظیم ارتفاع دو مرحله ای دست می یابند. این کار هم کیفیت فرآیند چسباندن را تضمین می کند و هم بسته را به طور موثر در یک موقعیت خاص برای موقعیت دقیق نگه می دارد.
7	دستگاه اندازه گیری عرض	سیستم قدرت افقی از موتورهای با دقت بالا همراه با کاهنده ها برای اطمینان از پایداری سیستم انتقال استفاده می کند. وظیفه اصلی تا کردن فلپ های بالای کارتن برای تکمیل عمل آب بندی است. این مکانیزم از راهنماهای خطی برای حرکت خطی مستقیم استفاده می کند، با نیرویی که توسط سیلندرهای پنوماتیکی و شیرهای کنترل سرعت متعددی که مدار هوا را برای دستیابی به عملکرد سریع و پایدار تنظیم می کنند، ارائه می شود.
8	قطعات مکانیکی صفحه هل دهنده دو سیلندر	وظیفه اصلی تا کردن فلپ های بالای کارتن برای تکمیل عمل آب بندی است. این مکانیزم از راهنماهای خطی برای حرکت خطی مستقیم استفاده می کند که توسط سیلندرهای پنوماتیک تغذیه می شود و توسط سوپاپ های کنترل سرعت چندگانه در مدار هوا تنظیم می شود تا به عملکرد سریع و پایدار برسد.
9	مکانیسم غده	عمدتاً وظیفه محکم کردن درب بالای کارتن برای جلوگیری از حرکت بسته را بر عهده دارد. این مکانیزم از راهنماهای خطی برای هدایت حرکت خطی استفاده می کند و طراحی غیرعادی سیلندر پنوماتیک تثبیت بهتر بسته را فراهم می کند.
10	پاشش چسب لبه کوتاه سیستم	ریل راهنما وظیفه هدایت خطی کل مکانیسم را به جلو و عقب بر عهده دارد. یک سروو موتور با دقت بالا منبع انرژی پایداری را فراهم می کند و استفاده از یک برند داخلی شناخته شده کاهنده سیاره ای، خروجی توان بلندمدت قابل اعتماد را تضمین می کند. راهنمای خطی در یک موقعیت معکوس نصب شده است تا از پاشش آن با چسب جلوگیری کند و از هدایت تمیز و پایدار اطمینان حاصل کند.
11	دستگاه تخلیه عقب	برای دستیابی به عملکرد تخلیه بسته، از یک سیستم قدرت دو مرحله ای برای تحویل سریع، دقیق و کارآمد بسته استفاده می شود. تیر اصلی از فولاد کربنی ساخته شده و با پلاستیک پوشانده شده است.
12	سیستم دستگاه چسب	دستگاه چسب داغ با خشک شدن سریع Eva می تواند به اسپری چسب پیوسته و متناوب دست یابد. کاملاً کاربردی است، تنظیم آن آسان است و کارکرد آن راحت است.
13	مکانیزم فشار دادن پایین	سروو موتور کاهنده را به چرخش آسانسور هدایت می کند و به موقعیت دقیق عمودی دست می یابد. سیلندرهای پنوماتیک برای کاهش وزن و فشرده سازی بسته استفاده می شود و حرکت رو به جلو پایدار و روان را تضمین می کند.
14	گروه فشار جانبی	سیلندرهای پنوماتیک و راهنماهای خطی برای موقعیت و فشار دادن مقوا به داخل و خارج حرکت می کنند. مواد تفلون از چسبیدن چسب جلوگیری می کند و از فشرده سازی بهتر مقوا اطمینان حاصل می کند.
15	مجموعه پشتیبانی جانبی	سروو موتور کاهنده را برای چرخاندن چرخ دنده ها هدایت می کند، با راهنماهای خطی انتقال را فراهم می کند و به موقعیت جانبی دقیق دست می یابد. بخش تراز جانبی از غلتک های تفلون برای اطمینان از سرعت ثابت استفاده می کند.
16	بخش آب بندی بخش میانی	گیربکس غلتکی بخش میانی از یک سیستم قدرت دو مرحله ای استفاده می کند که کارایی تغذیه بسته را بهبود می بخشد و فاصله موقعیت های انتظار را کاهش می دهد.
17	تغذیه ساختار پیش تاشو	ساختار پیش تاشو تغذیه با پشتیبانی ثابت بالابر، با استفاده از بالابر کنترل دقیق پیچ درایو کاهنده محرک موتور سروو. پوشش بالایی و فشار پایین تر با استفاده از کنترل دقیق پیچ درایو موتور سروو با استفاده از موقعیت بلند کردن دقیق برای رسیدن به موقعیت ارتفاع کارتن. غلتک لبه تاشو با استفاده از کنترل پیچ درایو درایو کاهنده موتور سروو کنترل بالابر سیلندر کنترل فشار پایین غلتک لبه تاشو برای دستیابی به پوست کاغذ لبه بلند پوسته برای پیشروی لبه تاشو، به طوری که جعبه آب بندی صاف تر باشد.

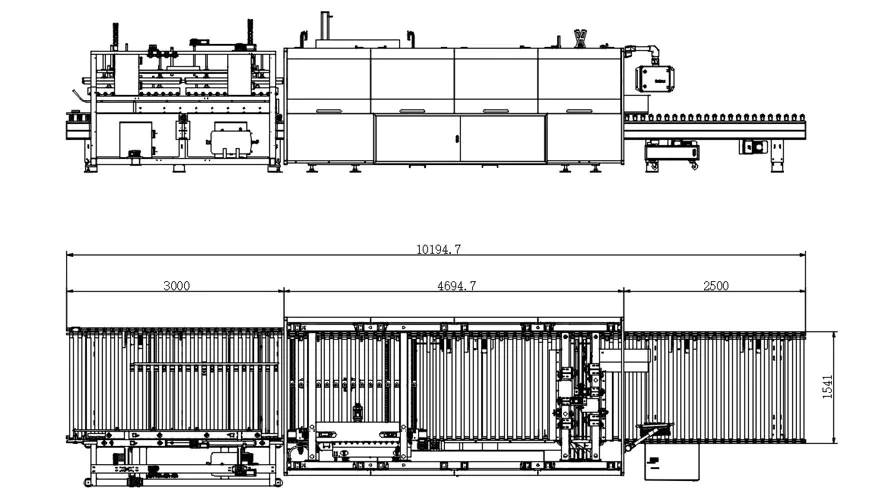

نقشه های سه نما

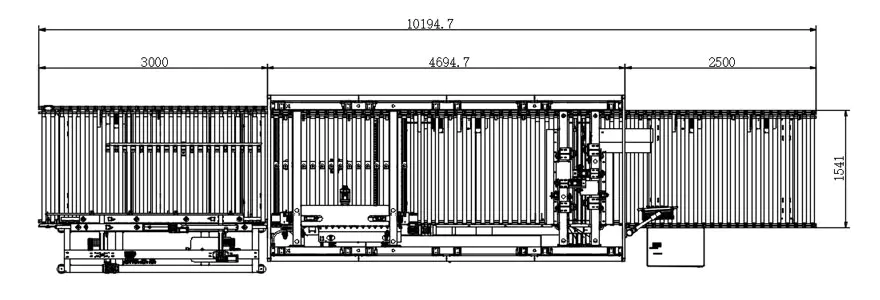

نمودار شماتیک حالت فرآیند تولید

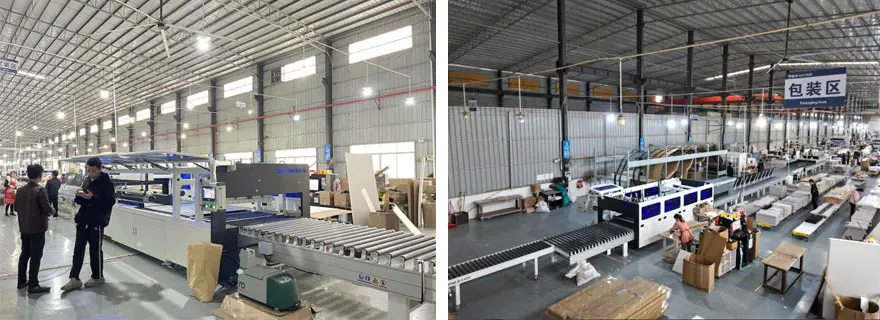

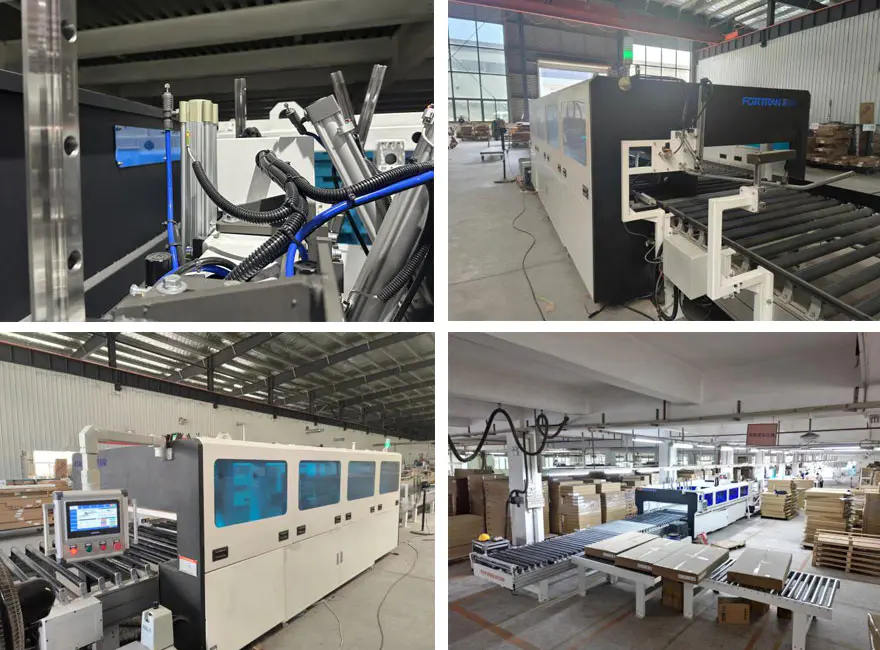

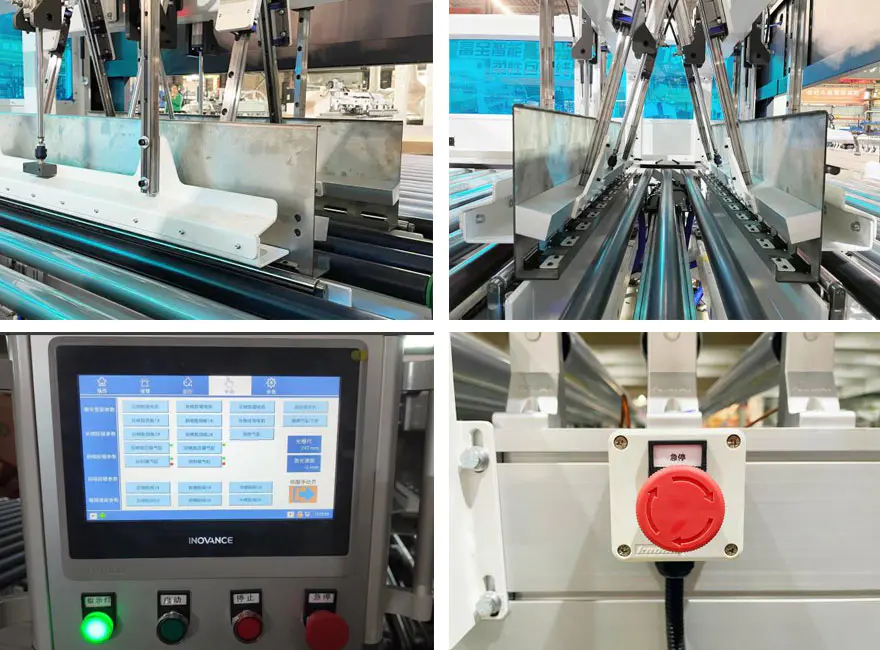

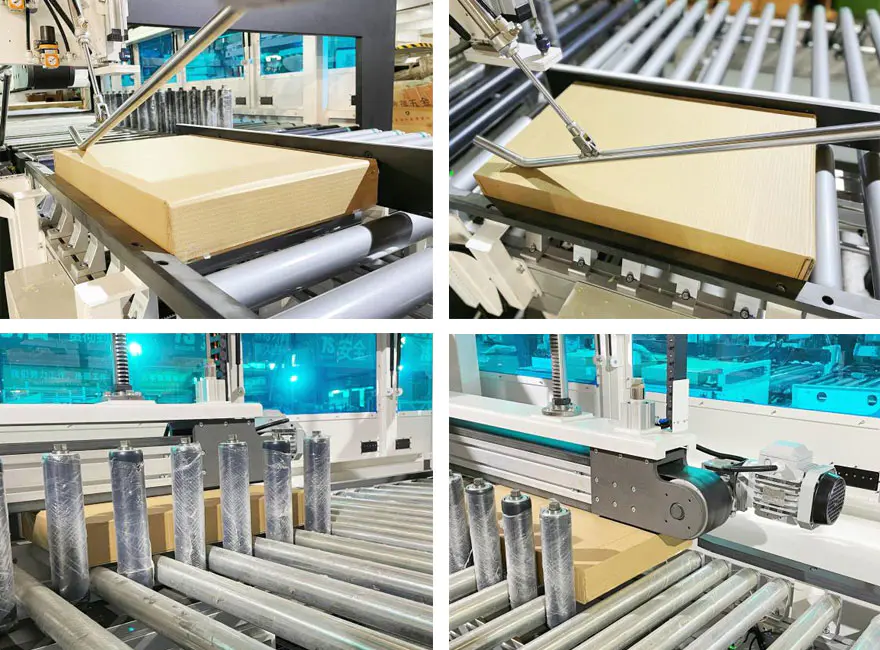

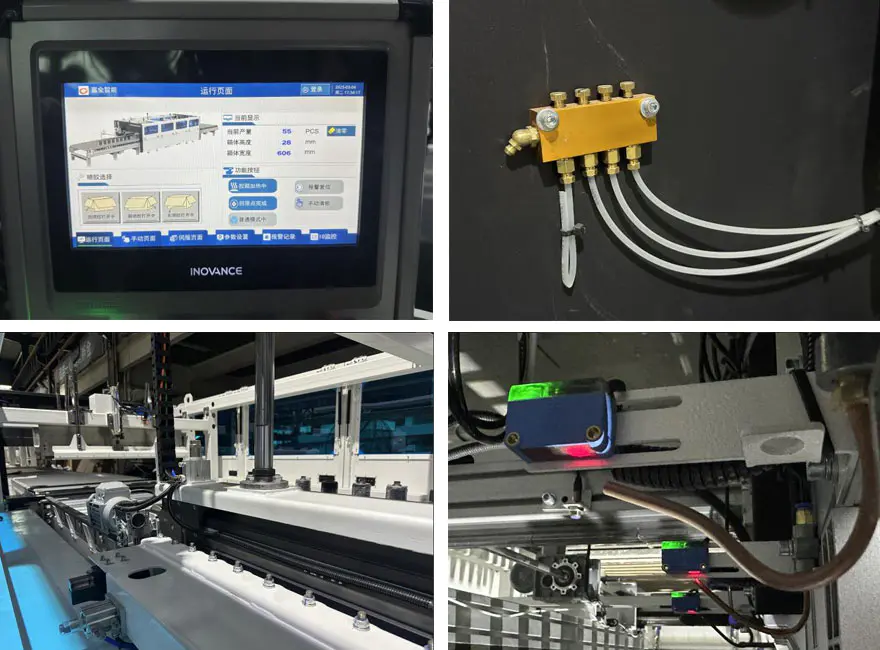

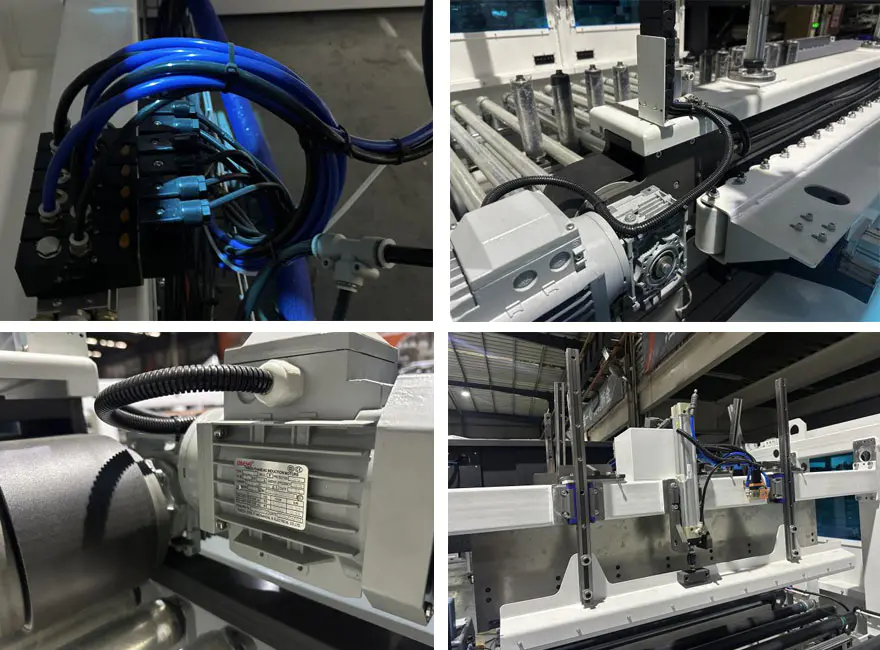

تصاویر با جزئیات

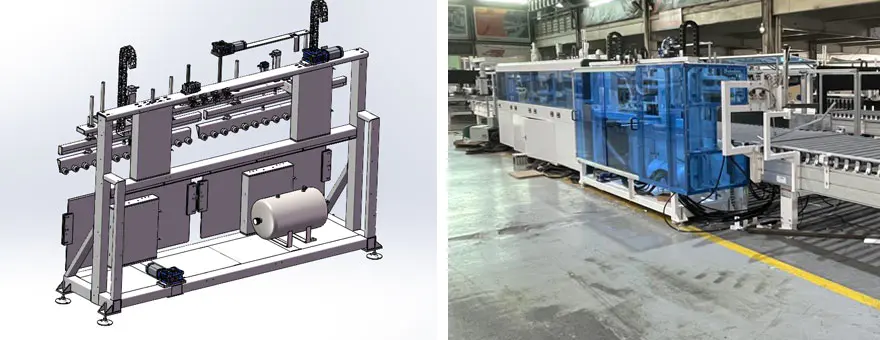

ساختار پیش تاشو

لیست قطعات پوشیدنی و مواد مصرفی

1.فهرست قطعات پوشیدنی

خیر	مورد	مشخصات	Q’ty پیشنهادی	شماره U8
1	غلتک PTEE	BZ-LFXJ-01-03-01-01	2
2	گل میخ دو سر M16	BZ-FXJ-G-015	2
3	چرخ فشار تفلون		4
4	تسمه پرس (نوع راهنما دوگانه)	95-L3990 (ضخامت 3)	1
5	تسمه تراز جانبی (نوع راهنما سه گانه)	195-L3742 (ضخامت 3)	1
6	نوار تسمه الاستیک	392*20*1.5	15
7	شیر کاهنده فشار	GR20008F1	1
8	دریچه گاز ورودی	PSL8-02A	1
9	مفصل شناور	F-M16X125F	4
10	سیلندر	SAI 50X350S	1
11	سیلندر	SAI50x300S	1
12	لغزنده	HGW30CC	1
13	براکت نصب بلبرینگ خطی	LHBBW20	1
14	تسمه سنکرون با هسته فولادی	S8M-3984-25 (باز)	1
15	لغزنده	HGH25CA	1
16	تسمه همزمان بدون درز هسته فولادی	30-S8M-800	1
17	تسمه همزمان بدون درز هسته فولادی	30-S8M-872	1
18	سوئیچ مغناطیسی	HX-31R-2M	2
19	شیر برقی	4V210-08B	3
20	ضربه گیر لاستیکی	SE-15 (آبی)	3
21	رله پلاگین	RXM4LB2BD	1
22	پایه رله	RXZE1M4C	1
23	رله	RXT-F01	3
24	سوئیچ مجاورت	IME08-02BPOZT0S	1

2. لیست مواد مصرفی

خیر	مورد	مشخصات	Q’ty پیشنهادی	شماره U8
1	مش فیلتر واحد اصلی	133272	1
2	واشر گلو	127028	6
3	مش فیلتر تفنگ اسپری	126150	3
4	ماژول نازل AX	167400	6
5	شیر برقی 24 ولت	150236	6
6	واشر نازل	100368	12
7	واشر لوله فولادی	107332	6
8	نازل زاویه راست 0.5 میلی متر	130897	4
9	سوزن	500661	1
10	کیت تعمیر پمپ پیستونی	112757	1
11	کیت تعمیر نازل AX	167414	6
12	کیت سوپاپ جریان برگشتی	163008	1
