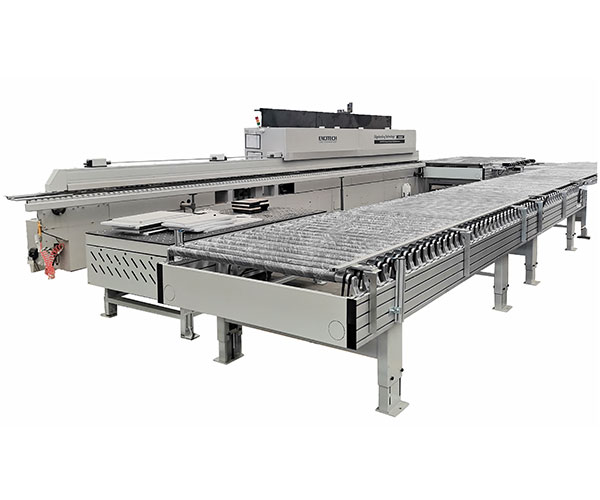

خط نوار نقاله برگشتی از نوع غلتکی برای دستگاه لبه بند نوعی خط اتوماسیون برای برگشت خودکار دستگاه باند یک لبه است. خط نوار نقاله برگشتی از نوع غلتکی برای دستگاه لبه بند عمدتاً در خط مونتاژ نوار لبه تمام اتوماتیک برای تولید تخته مبلمان، تخته کابینت و غیره استفاده می شود. خط نوار نقاله برگشتی نوع غلتکی برای دستگاه لبه بند می تواند به طور موثر هزینه تولید را کاهش دهد و کارایی تولید را بهبود بخشد.
1. معرفی محصول
خط نوار نقاله برگشتی نوع غلتکی برای دستگاه لبه بند دارای درجه بالایی از اتوماسیون است. برنامه نویسی PLC عملکرد آسانی دارد، دستگاه قابل اعتماد و با عملکرد خوب است. ابتدا کارگر به صورت دستی قطعه کار را از کناره تغذیه می کند، قطعه کار مهر و موم شده توسط خط نوار نقاله برگشتی نوع غلتکی برای دستگاه لبه باندینگ برای برگشت خودکار دریافت می شود و سپس دوباره به صورت دستی طرف های دیگر را برای نواربندی لبه تبدیل می کند تا متوجه شود عملکرد باندبندی لبه برگشتی هوشمند
2. پارامتر محصول (مشخصات)
مدل | FQ-UX22 |
محدوده قطعه کار | 300*300-1200*2400 میلی متر |
ضخامت قطعه کار | 10 تا 60 میلی متر |
حداکثر وزن بارگذاری | 100 کیلوگرم |
سرعت کار | 12 تا 28 میلیون در دقیقه |
منبع تغذیه کل | 7.5 کیلو وات |
بعد خارجی | L3500*W2330mm(1815)*H900±50mm |
طول غلتک | 1700 میلی متر و 1400 میلی متر |
پرتو اصلی | پروفیل آلومینیوم 240*50 |
دیا غلتکی | 56 میلی متر با پوشش لاستیکی |
ضخامت لاستیک | 3 میلی متر |
فاصله بین غلتک ها | 120 میلی متر |
بعد خارجی | L3000*W2660mm (1615)*H900±50mm |
طول غلتک | 1500 میلی متر |
پرتو اصلی | پروفیل آلومینیوم 240*50 |
دیا غلتکی | 56 میلی متر با پوشش لاستیکی |
ضخامت لاستیک | 3 میلی متر |
فاصله بین غلتک ها | 120 میلی متر |
با صفحه باکلیت اضافه کنید تا پانل را نگه دارید |
بعد خارجی | L6900*W1415mm *H900±50mm |
پرتو اصلی | پروفیل آلومینیوم 240*50 |
دیا غلتکی | 56 میلی متر با پوشش لاستیکی |
طول غلتک | 1300 میلی متر |
ضخامت لاستیک | 3 میلی متر |
فاصله بین غلتک ها | 120 میلی متر |
ابعاد کل | L2500*W1200*H800~900mm |
جنس میز تخته | 8#U-استیل با صفحه باکلیت |
قاب اصلی | لوله مستطیلی 60 * 40 * 3 میلی متر |
منبع تغذیه | 1.5 کیلو وات |
با عملکرد بالابر، برد بلند کردن حدود 100 میلی متر است |
ابعاد کل | L1800*W600*H900±50mm |
جنس میز تخته | 8#U-استیل با صفحه باکلیت |
دمنده هوا | 1.5 کیلو وات، مارک |
پا | لوله مستطیلی 60 * 40 * 3 میلی متر |
قاب اصلی | فولاد 40*60 |
4.جزئیات محصول
