بالابر 3 تنی نوع E: تجهیزات بالابر و انتقال با راندمان بالا برای اتصال خط تولید مواد سنگین

   بالابر 3 تنی E-type یک دستگاه بالابر هیدرولیکی است که به ویژه برای بلند کردن عمودی و اتصال ایستگاه کاری مواد سنگین طراحی شده است. این دستگاه که به دلیل ساختار رومیزی توخالی E شکل آن نامگذاری شده است، عمدتاً برای جابجایی بشقاب ها، سطل ها، پالت ها و سایر مواد با وزن 3 تن مناسب است. این به طور گسترده ای در سناریوهای اتصال ارتفاع خط تولید در صنایعی مانند مبلمان پانل و لجستیک انبارداری استفاده می شود. به خصوص، برای تطبیق با تجهیزات انتقال سنگین مانند ماشین‌های بارگیری و تخلیه دروازه‌ای برای ساخت یک پیوند سه بعدی انتقال مواد "انتقال افقی + بلند کردن عمودی" ایده آل است.

  ساختار آسانسور 3 تنی نوع E بر اساس سه نیاز اصلی ساخته شده است: پایداری در برابر بار سنگین، سازگاری بدون ساخت و ساز و اتصال هوشمند. همه اجزا با هم کار می کنند تا از عملکرد کارآمد و ایمن تجهیزات اطمینان حاصل کنند که به طور خاص به شش ماژول اصلی تقسیم می شود:

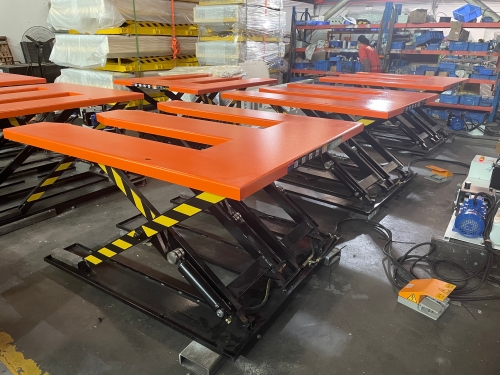

1. میز بلبرینگ E شکل

  روی میز با صفحات فولادی کربنی به ضخامت 6 میلی متر، با اندازه کلی معمولی 2000 میلی متر × 1450 میلی متر پردازش می شود. یک کانال توخالی در وسط رزرو شده است که برای ورود و خروج شاخک های پالت تراک ها و لیفتراک های دستی مناسب است و امکان بارگیری و تخلیه سریع مواد را بدون ابزار انتقال اضافی فراهم می کند. لبه میز با اقدامات ضد لغزش و ضد سقوط درمان می شود تا از جابجایی و سر خوردن مواد در هنگام بلند کردن جلوگیری شود. در همین حال، سطح برای جلوگیری از زنگ زدگی، با شرایط کاری مرطوب در کارگاه ها با پوشش پودری پوشش داده شده است.

2. سیستم درایو هیدرولیک

  این سیستم مجهز به 6 مجموعه سیلندر هیدرولیک (برخی مدل ها ترکیبی از 3 سیلندر بزرگ و 3 سیلندر کوچک را انتخاب می کنند)، که با یک ایستگاه پمپ 3 کیلوواتی از Haojiesi در فوشان، گوانگدونگ یا یک موتور محرکه 2.2 کیلووات تطبیق داده شده است، این سیستم می تواند به حداکثر فشار 15 مگا پاسکال برسد و از بلند کردن بار سنگین در 3 تن مطمئن شود. برای انتقال روغن هیدرولیک از لوله های روغن آهنی استفاده می کند که در برابر فشار و سایش بالا مقاوم هستند. علاوه بر این، یک شیر کاهش فشار خارجی برای کنترل دقیق سرعت نزولی و دستیابی به محافظت در برابر اضافه بار نصب شده است و از آسیب دیدگی تجهیزات در اثر اضافه بار جلوگیری می کند.

3. قاب پشتیبانی قیچی

  بازوهای پشتیبانی از صفحات فولادی با ضخامت 14 میلی متر ساخته شده اند و قاب با فولاد زاویه 80 × 5 میلی متر جوش داده شده است که دارای استحکام کلی قوی است که می تواند در برابر تغییر شکل استرس ناشی از بلند کردن فرکانس بالا مقاومت کند. ساختار قیچی، همراه با شفت های اصلی جامد (برخی از مدل ها مجهز به 60 محور اصلی جامد ضخیم شده هستند) و یاتاقان های دینامیکی، بالا بردن صاف و بدون گیر کردن را تضمین می کند. حداقل ارتفاع را می توان تا 150 میلی متر کاهش داد و حداکثر ارتفاع را می توان تا 950-980 میلی متر افزایش داد که الزامات اتصال ارتفاع ایستگاه های کاری مختلف را برآورده می کند.

4. سیستم کنترل هوشمند

  با استفاده از کنترل کامل الکتریکی Delixi، از سه حالت عملیاتی پشتیبانی می کند: دستی، خودکار و پدال پا. حالت دستی امکان تنظیم دقیق ارتفاع را در صورت نیاز فراهم می کند. حالت پدال پا دست ها را برای هماهنگی ایستگاه کاری آزاد می کند. حالت خودکار مجهز به یک دستگاه القایی مادون قرمز است که می تواند جبران موقعیت هوشمند "بالا رفتن خودکار ضخامت یک صفحه هنگام برداشتن صفحه و کاهش خودکار یک ضخامت صفحه هنگام قرار دادن صفحه" را بدون دخالت دستی برای تنظیم ارتفاع، تحقق بخشد.

5. اجزای حفاظتی کمکی

  مجهز به دستگاه ضد تابش صفحه برقی برای جلوگیری از تاب برداشتن محور برق تحت بار سنگین. در همین حال، دارای دکمه توقف اضطراری و ماژول هشدار اضافه بار است. برخی از مدل‌ها علاوه بر این، با رعایت مشخصات ایمنی صنعتی، برای جلوگیری از گیرکردن اپراتورها در حین بلند کردن، یک محافظ برقی انگشت پا نصب می‌شوند.

6. پایه و ساختار نصب

  کل دستگاه از طراحی بدون گودال استفاده می کند و پایه های ضد لغزش در پایین می توانند سطح را به خوبی تنظیم کنند و نیاز به ساخت و ساز مخرب در کف کارگاه را از بین ببرند. با وزن خود حدود 530 کیلوگرم، می توان آن را مستقیماً روی یک زمین صاف برای استفاده قرار داد و با تغییر سریع خطوط تولید موجود سازگار شد.

1. هستهمزایای تجهیزات

• سازگاری بدون ساخت و ساز:نیازی به تعبیه گودال نیست و بلافاصله پس از قرار دادن می توان از آن استفاده کرد و زمان و هزینه تغییر خط تولید را بسیار کاهش می دهد، به ویژه برای ارتقای خط تولید شرکت های کوچک و متوسط ​​مناسب است.
• راندمان بار سنگین:بار نامی 3 تنی می تواند پشته های کامل صفحات را در یک زمان منتقل کند که 4-6 برابر کارآمدتر از حمل دستی دسته ای سنتی است و بلند کردن بدون آسیب مادی پایدار است.
• پیوند هوشمند:عملکرد جبران موقعیت خودکار القایی مادون قرمز می تواند به طور یکپارچه با ایستگاه کاری خالی دستگاه بارگیری و تخلیه دروازه ای متصل شود و عملیات مداوم "تصویرسازی دروازه ای - تسطیح خودکار بالابر - بارگذاری فرآیند بعدی" را انجام دهد و زمان انتظار ایستگاه کاری را کاهش دهد.
• سازگاری با چند ابزار:میز E شکل برای تجهیزات مختلف انتقال مانند پالت تراک های دستی، لیفتراک ها و خطوط غلتکی مناسب است و می تواند به صورت انعطاف پذیر در انواع مختلف لینک های تولید جاسازی شود.


2. هماهنگی خط تولید با ماشین های بارگیری و تخلیه دروازه ای

  در خط تولید خودکار مبلمان پانل، آسانسور 3 تنی نوع E اغلب به عنوان محل نگهداری مواد و گره اتصال ارتفاع دستگاه بارگیری و تخلیه دروازه ای عمل می کند:

• دستگاه بارگیری و تخلیه گنتری صفحات برش خورده را به میز بالابر نوع E منتقل می کند.
• بالابر به طور خودکار به ارتفاع مناسب با توجه به ارتفاع ایستگاه کاری دستگاه لبه باند تنظیم می شود.
• فشار دهنده انعطاف پذیر دستگاه لبه بند به طور مستقیم صفحات را از روی میز بالابر برای تغذیه می گیرد، بدون انتقال دستی و کالیبراسیون ارتفاع در طول فرآیند، برقراری ارتباط بدون درز بین فرآیندهای برش و نوار لبه، و ظرفیت تولید تک شیفت را می توان بیش از 20٪ افزایش داد.
