دستگاه گردش پانل 180 درجه

1. معرفی محصول

دستگاه گردش پانل 180 درجه شامل دستگاه گردش استوانه ای، دستگاه گردش ورق افقی، دستگاه گردش مالی از نوع آسیاب بادی و دستگاه گردش مالی نوع مکنده است. دستگاه چرخش نوع مکنده برای بخش برش قابل استفاده است. دستگاه چرخش استوانه ای و دستگاه گردش آسیاب بادی برای بخش سنباده قابل استفاده است. دستگاه گردش ورق افقی برای سیستم حکاکی اتوماتیک و دستگاه حفاری اتوماتیک قابل اجرا است.

2. پارامتر محصول (مشخصات)

a. Cylindrical turnover machine:

مدل	FQ-YFBJ24
ابعاد خارجی	L3000/ 3500/ 4000*W2530*H1850mm
طول پانل	500-2400 میلی متر
عرض پانل	300-1200 میلی متر
ضخامت پانل	10-60 میلی متر
ظرفیت بارگیری	60 کیلوگرم بر متر مربع
حداکثر قدرت	3 کیلو وات
سرعت	4-5 بار در دقیقه
ارتفاع کار	900 میلی متر
قطر غلتک	†54
گروه های متعدد گیره های پنوماتیکی، گیره پایدار پانل را تضمین می کنند
ابزار ایمنی	دنده جلوی ضد بیش از حد
پرتو اصلی	فولاد مربعی با استحکام بالا
جزء پنوماتیک	AirTAC
دستگاه برقی	اشنایدر
سیستم کنترل PLC	دلتا/ نوآوری

ب دستگاه گردش ورق افقی

مدل	FQ-HFBJ24
ابعاد خارجی	L3500*W1415*H1300mm
طول پانل	400-2400 میلی متر
عرض پانل	300-1200 میلی متر
ضخامت پانل	10-60 میلی متر
ظرفیت بارگیری	50 کیلوگرم بر متر مربع
حداکثر قدرت	3 کیلو وات
سرعت	4-5 بار در دقیقه
ارتفاع کار	900 میلی متر
کمربند ترجمه	شانگهای یونگلی
پرتو اصلی	فولاد مربعی با استحکام بالا
جزء پنوماتیک	AirTAC
دستگاه برقی	اشنایدر
سیستم کنترل PLC	دلتا/ نوآوری

ج دستگاه گردش مالی از نوع آسیاب بادی

مدل	FQ-FBJ
ابعاد خارجی	L2000*W1650*H1800mm
طول پانل	400-2400 میلی متر
عرض پانل	300-1200 میلی متر
ضخامت پانل	10-60 میلی متر
ظرفیت بارگیری	80 کیلوگرم بر متر مربع
حداکثر قدرت	3 کیلو وات
سرعت	4-5 بار در دقیقه
ارتفاع کار	900 میلی متر
پرتو اصلی	فولاد مربعی با استحکام بالا
جزء پنوماتیک	AirTAC
دستگاه برقی	اشنایدر
سیستم کنترل PLC	دلتا/ نوآوری

د دستگاه چرخش نوع مکنده:

مدل	FQ-FZFB
ابعاد خارجی	L3000*W1300*H900mm
طول پانل	400-2400 میلی متر
عرض پانل	300-1200 میلی متر
ضخامت پانل	10-60 میلی متر
ظرفیت بارگیری	80 کیلوگرم بر متر مربع
حداکثر قدرت	3 کیلو وات
سرعت	4-5 بار در دقیقه
ارتفاع کار	900 میلی متر
پرتو اصلی	فولاد مربعی با استحکام بالا
جزء پنوماتیک	AirTAC
دستگاه برقی	اشنایدر
سیستم کنترل PLC	دلتا/ نوآوری

1. تیر اصلی از آلومینیوم هوانوردی با مقاومت بالا ساخته شده است که مطابق با استاندارد بین المللی ICE 61131 است.
2. قسمت اتصال دقیقاً توسط ربات OTC ژاپنی جوش داده شده است که برای عمر طولانی تر در برابر خوردگی و مقاوم در برابر رطوبت است.
3. قسمت های بالایی و پایینی درام با انتقال زنجیر سنکرون متصل می شوند تا اطمینان حاصل شود که سرعت سازگار است.

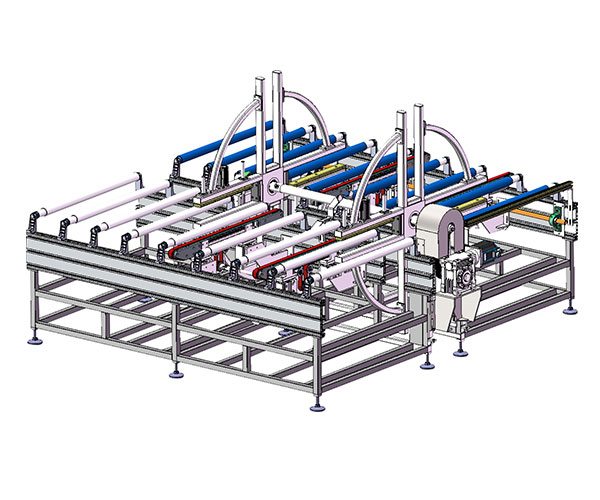

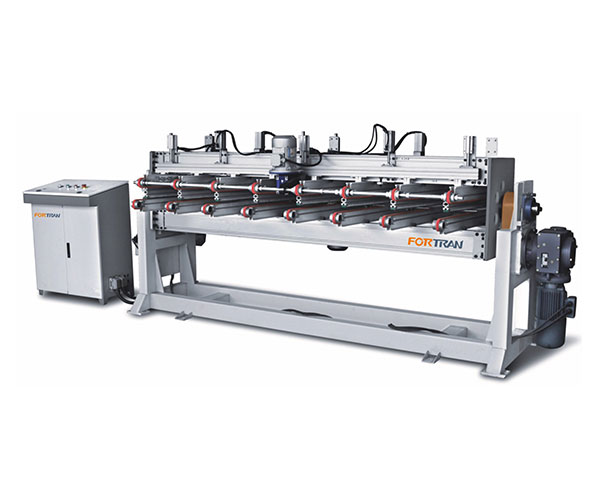

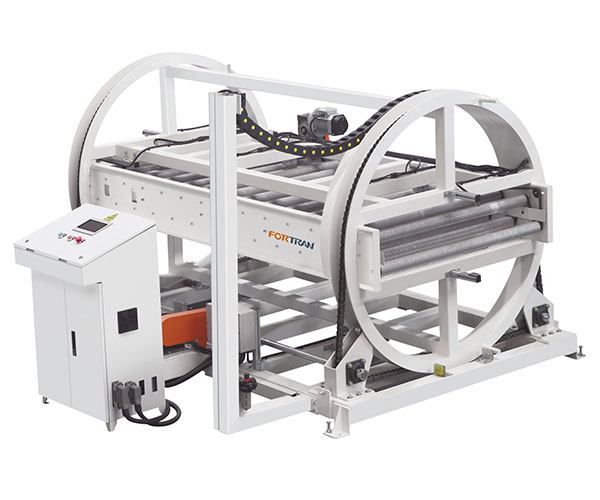

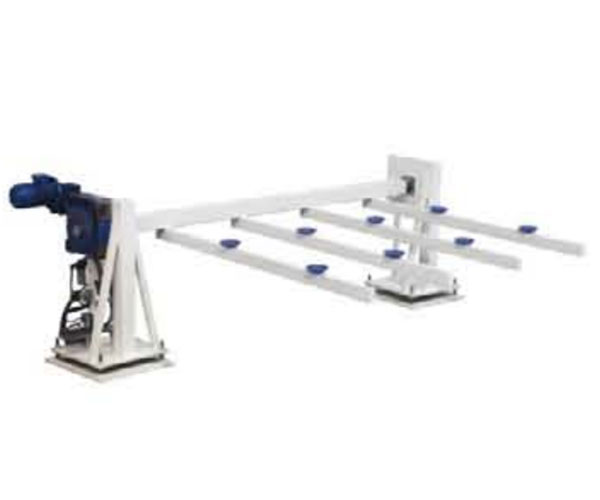

4. جزئیات محصول
